DÂY NHẢY QUANG LÀ GÌ?

Dây nhảy quang đang được áp dụng rộng rãi trong các ứng dụng trải dài kết nối và truyền thông dữ liệu. Dây nhảy quang có các đầu nối sợi quang LC, SC, MTRJ, ST…Các đầu nối cho phép dây nhảy quang được kết nối nhanh chóng với switch quang hoặc thiết bị viễn thông, máy tính khác.

Dây nhảy quang hoạt động như thế nào?

Các xung ánh sáng được phản xạ ra khỏi các bên của cáp quang khi chúng di chuyển xuống lõi. Ngoài nguồn ánh sáng, không cần nguồn điện để cung cấp tín hiệu. Các xung ánh sáng có thể di chuyển hàng dài trước khi trở nên yếu đuối và cần phải được gia hạn.

Kích thước của lõi sợi là rất quan trọng trong việc quyết định tín hiệu quang học sẽ đi được bao xa. Nói chung, lõi càng nhỏ, ánh sáng càng xa trước khi được phục hồi. Fiber chế độ đơn (SMF) có một lõi nhỏ giữ cho đường dẫn ánh sáng hẹp và cho phép truyền tới 160 km. Sợi đa chế độ (MMF) có lõi lớn hơn có thể vận chuyển nhiều dữ liệu hơn. Tuy nhiên, có xu hướng tín hiệu các vấn đề chất lượng trong khoảng cách dài hơn, làm cho nó phù hợp hơn với cơ sở trên hệ thống cáp và mạng ngắn.

Lợi thế của dây nhảy quang

Tốc độ truyền:

So với cáp đồng, dây nhảy quang có tốc độ truyền cao hơn nhiều. Tốc độ truyền lên tới 400Gbps cho cáp sợi đơn và 100Gbps cho cáp sợi OM4 đa chế độ.

Khoảng cách truyền:

Dây nhảy quang có thể được kết nối với các thiết bị cách xa nhau vì chúng được làm bằng các sợi quang có thể truyền đi rất xa trong không khí hoặc dưới nước. Ví dụ, cáp sợi đa chế độ có thể được mở rộng lên đến 2 km, trong khi cáp sợi đơn có thể được mở rộng lên tới 160 km trong điều kiện lý tưởng.

Tỷ lệ suy hao thấp và khả năng miễn nhiễu:

Dây nhảy quang “miễn dịch” với nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI). Ngoài ra, chúng có tổn thất suy giảm thấp nhất trong số tất cả các loại đầu nối cáp, điều này làm cho chúng đáng tin cậy hơn cáp đồng.

Các sợi quang kích thước rất nhỏ:

Nó có đường kính giống như tóc người. Khả năng truyền dữ liệu của chúng vượt xa các đối tác đồng của họ. Cáp đồng thông thường rộng hơn bốn lần và chỉ truyền một phần dữ liệu. Cáp sợi nhẹ hơn, linh hoạt hơn và dễ quản lý hơn. Với kích thước nhỏ, tiết kiệm không gian cho phép làm mát đáng kể hơn, truy cập dễ tiếp cận hơn với thiết bị mà chúng kết nối và thiết kế dễ chịu hơn.

PHÂN LOẠI DÂY NHẢY QUANG

Dây nhảy quang trên thị trường hiện có nhiều loại khác nhau. Chúng chủ yếu chia thành các loại dây nhảy quang thông thường và dây nhảy quang đặc biệt.

• Các loại dây nhảy quang phổ biến

Dựa trên các thông số kỹ thuật và tiêu chuẩn khác nhau, các dây nhảy quang thông thường có thể được phân loại theo quan điểm của chế độ cáp sợi, chế độ truyền, jacket type, loại đầu nối và loại polishing.

• Chế độ dây nhảy quang: Chế độ đơn hoặc Multimode

Có hai chế độ cáp sợi: Chế độ đơn và Multimode.

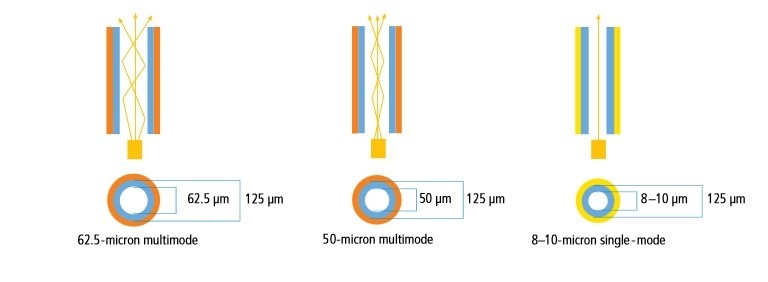

Dây dẫn đơn chỉ cho phép ánh sáng đi dọc theo chiều dài của nó với đường kính rất mỏng là 8-10 micron, do đó nó có thể mang tín hiệu ở tốc độ cao hơn nhiều với độ suy giảm thấp hơn. Fiber chế độ đơn có hai loại: OS1 và OS2, khác nhau trong xây dựng và ứng dụng. OS1 và OS2 đều có thể áp dụng cho việc truyền con đường dài nhưng OS2 phù hợp hơn cho việc truyền con đường dài bằng cách cung cấp hiệu suất tốt hơn với ít tổn thất hơn.

Lõi của dây nhảy quang đa chế độ lớn hơn, thường là 50 hoặc 62,5 micron, cho phép truyền nhiều chế độ ánh sáng. Nó có 5 loại hỗ trợ các tỷ lệ hoặc khoảng cách truyền khác nhau: 62,5-micron OM1, 50-micron OM2, 50-micron OM3, 50-micron OM4 và 50-micron OM5, có thể được phân biệt bởi màu tiêu chuẩn. Vì nhiều đường dẫn ánh sáng đi xuống cáp, khoảng cách mà các bộ nhảy fiber modim có thể đạt được thường ngắn. Đối với việc truyền khoảng cách ngắn trong một tòa nhà hoặc khuôn viên, dây nhảy quang đa chế độ là loại phù hợp nhất. Bạn có thể nhận thêm thông tin về cáp Multimode trong các loại fiber đa chế độ: OM1 so với OM2 so với OM3 so với OM4 so với OM5.

Số lượng fiber: Simplex hoặc Duplex

Như được hiển thị trong Hình 2, dây nhảy quang Simplex có một đầu nối đơn giản ở mỗi đầu. Nó có thể được liên kết với một cặp mô -đun bộ thu phát BIDI. Trong khi dây nhảy Duplex bao gồm hai sợi thủy tinh hoặc nhựa với một đầu nối duplex (hoặc được coi là hai đầu nối Simplex). Nó thường được liên kết với các bộ thu phát phổ biến hoặc bộ thu phát BIDI sợi kép.

Jacket Type: PVC hoặc LSZH

PVC và LSZH được sử dụng để mô tả vật liệu vỏ dây nhảy qunag, được phủ PVC linh hoạt ở nhiệt độ lắp đặt bình thường. So với dây PVC, dây LSZH cứng hơn và kém linh hoạt hơn nhưng chúng chứa hợp chất chống cháy lửa không phát ra khói độc hại nếu nó bị cháy. Dây nhảy quang PVC thường được sử dụng cho các ứng dụng trong nhà như chạy ngang từ trung tâm hệ thống dây điện. Trong khi cáp LSZH được sử dụng ở các khu vực không được tiếp xúc với công chúng, chẳng hạn như tàu điện ngầm và đường hầm và cũng được sử dụng cho các phòng không dễ dàng thoát ra ngoài.

Loại kết nối: LC, SC, ST

Có nhiều loại đầu nối được sử dụng trong các dây nhảy quang như LC, SC, ST, MTP hoặc MPO. Ngoài các đầu nối này, có một thiết kế đầu nối mới nhất có tên là đầu nối MDC, cho phép mật độ đầu nối có thể đạt được cao nhất, mang lại lợi thế gấp 3 lần so với đầu nối LC tiêu chuẩn.

Nếu chia cho các tiêu chí cho dù đầu nối ở mỗi bên là như nhau, chúng có thể được chia thành dây nhảy quang loại tương tự và dây nhảy kết hợp. Dây nhảy quang có cùng loại đầu nối ở cả hai đầu bao gồm: LC - LC, SC - SC… Trong khi dây nhảy kết hợp có các đầu nối khác nhau ở mỗi đầu, ví dụ như LC - SC.

Polishing Type: PC, UPC hoặc APC

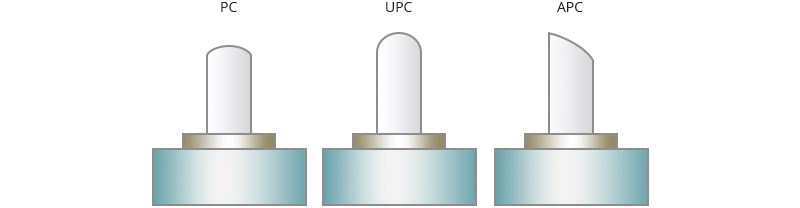

Các đầu nối sợi quang được thiết kế và làm bóng theo các hình dạng khác nhau để giảm thiểu phản xạ ngược, điều này đặc biệt quan trọng trong các ứng dụng chế độ đơn. Theo các loại đánh bóng kết nối này, có dây nhảy quang PC, UPC và APC. Việc bạn chọn UPC hoặc APC phụ thuộc vào ứng dụng thực tế. Các dây cáp APC Fiber có thể áp dụng nhiều hơn cho các ứng dụng băng thông cao và các liên kết đường dài, chẳng hạn như FTTX, Mạng quang thụ động (PON) và ghép channel phân chia bước sóng (WDM). Trong khi dây nhảy quang UPC áp dụng cho các hệ thống quang học ít nhạy cảm hơn như TV kỹ thuật số và điện thoại.

Các loại dây có sợi đặc biệt

Dây nhảy quang đang phát triển để theo kịp các nhu cầu băng thông ngày càng tăng. Một số cáp vá sợi được thiết kế đặc biệt để đáp ứng nhu cầu ứng dụng khác nhau. Dưới đây là một số dây nhảy quang đặc biệt để sử dụng trong một số trường hợp nhất định.

• Dây nhảy bọc thép

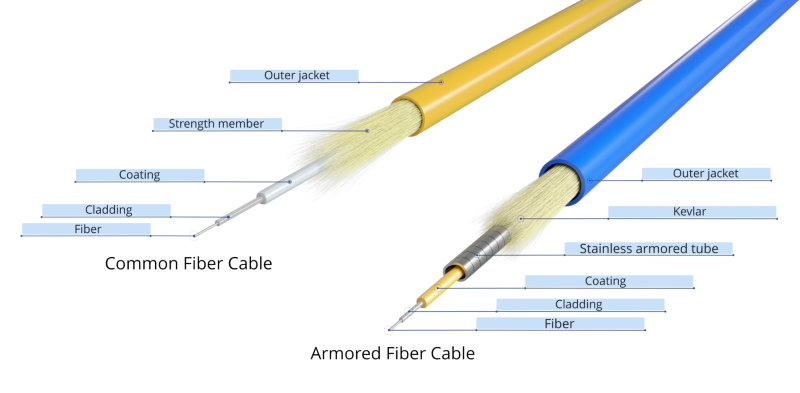

Dây nhảy quang bọc thép giữ lại tất cả các tính năng của dây nhảy quang thông thường. Sự khác biệt chính giữa dây bọc thép và dây vá sợi thông thường là các dây nhảy sợi bọc thép được thiết kế với một ống bọc thép không gỉ bên trong vỏ dây và bên ngoài sợi quang như bạn có thể thấy trong Hình 4. Thiết kế này cho độ tin cậy cao hơn.

• Dây nhảy quang chống uốn cong

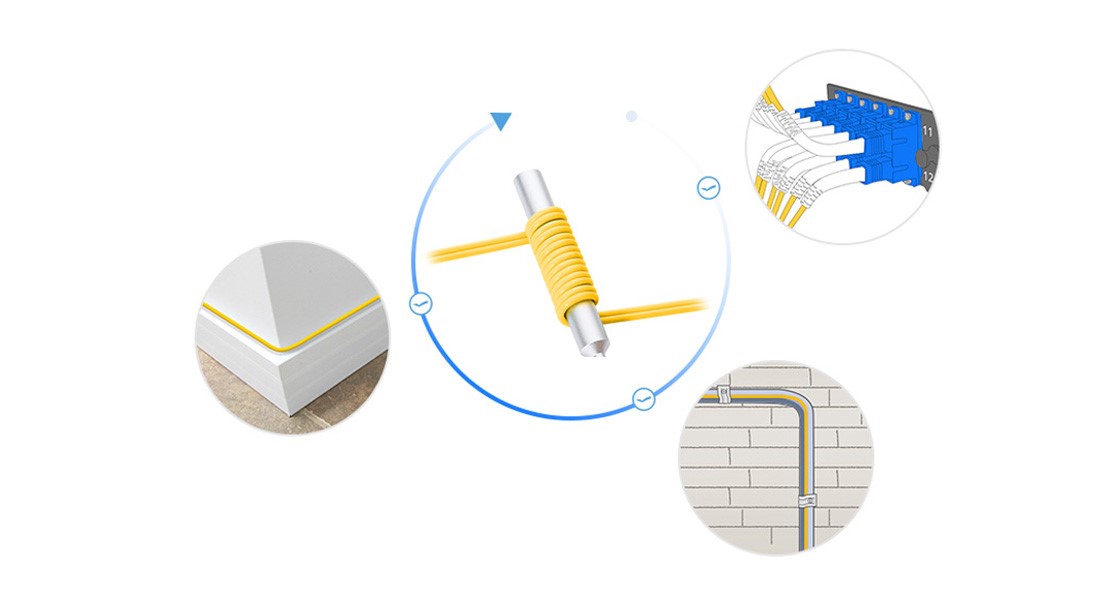

Dây nhảy quang có khả năng chống uốn và tổn thất liên quan đến uốn cong. Nó có bán kính uốn cáp nhỏ và ngăn ngừa tổn thất uốn cong. Dây nhảy quang được tạo ra để hỗ trợ các ứng dụng trung tâm dữ liệu và các ứng dụng FTTH, và cáp mật độ cao phải bọc và đi các góc chặt chẽ.

Dây nhảy quang Mode Conditioning

Dây nhảy quang đặc biệt này được thiết kế để giải quyết vấn đề kỹ thuật liên quan đến việc sử dụng thiết bị chế độ Simplex. Chế độ này nhằm mục đích điều khiển khoảng cách của các thiết bị quang được lắp đặt ngoài các ứng dụng dự định ban đầu của nó, cũng như để cải thiện chất lượng tín hiệu dữ liệu.

Dây nhảy quang suy hao thấp

Dây nhảy quang này áp dụng công nghệ LL có tổn thất đầu nối thấp hơn so với các dây nhảy quang thông thường. Chúng thường được sử dụng cho các ứng dụng trong đó suy hao thấp là một yếu tố quan trọng. Với sự suy hao thấp, chúng có thể mở rộng phạm vi tiếp cận mạng cho các ứng dụng đường dài.

Dây nhảy quang Uniboot

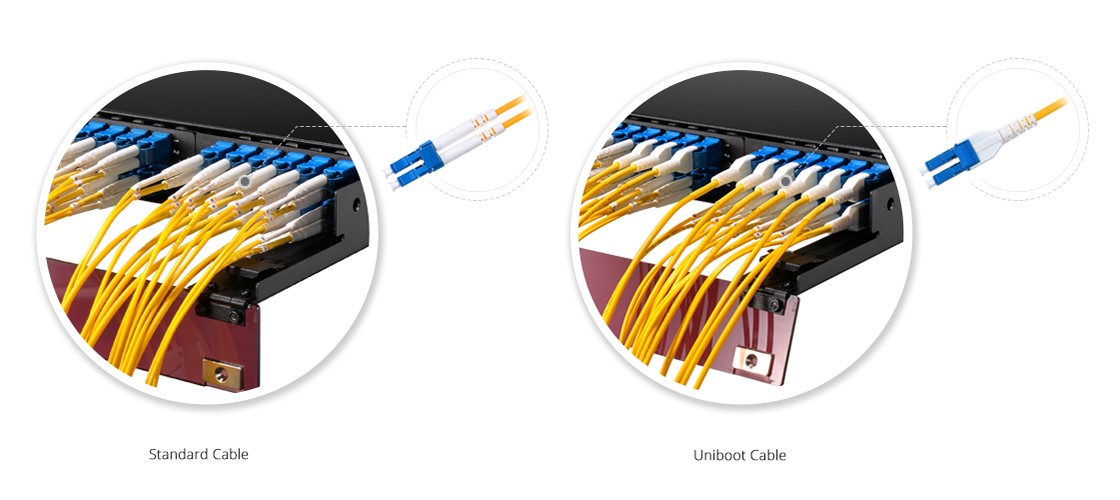

Các đầu nối LC Uniboot được thiết kế đặc biệt, Cáp Patch uniboot tích hợp hai sợi trong một cáp duy nhất, do đó mang lại lợi thế hơn đáng kể trong môi trường cáp mật độ cao. Nó cắt giảm số lượng cáp lên tới 50% so với cáp LC tiêu chuẩn và phù hợp với những không gian giới hạn.

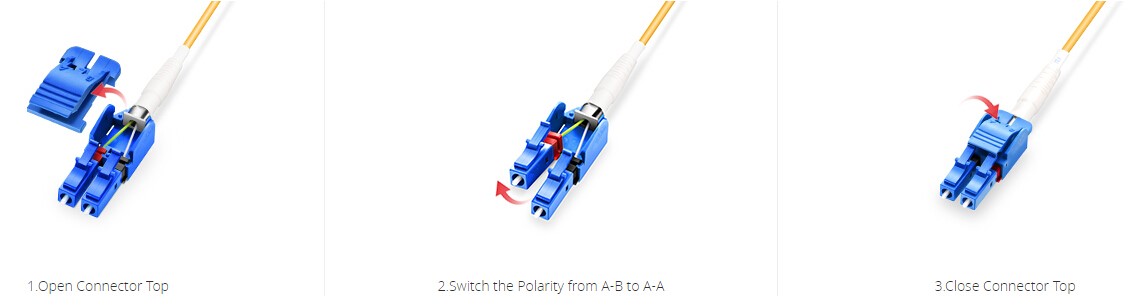

Dây nhảy uniboot được thiết kế để chuyển đổi độ phân cực của các sợi chỉ bằng cách điều khiển các đầu nối mà không cần một công cụ đặc biệt.

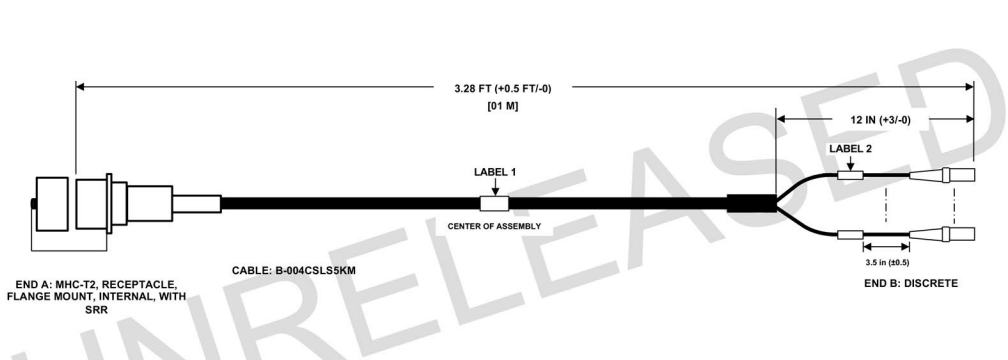

MODEL DÂY NHẢY QUANG DÃ CHIẾN

B-004CSLS5KM
