Giải pháp Control PC Panel của NEXCOM tạo điều kiện thuận lợi cho việc điều khiển và khả năng thích ứng của máy cắt ống, xử lý ống thép không gỉ, cải thiện tốc độ, chất lượng và năng suất cho nhà sản xuất. Giải pháp bao gồm:

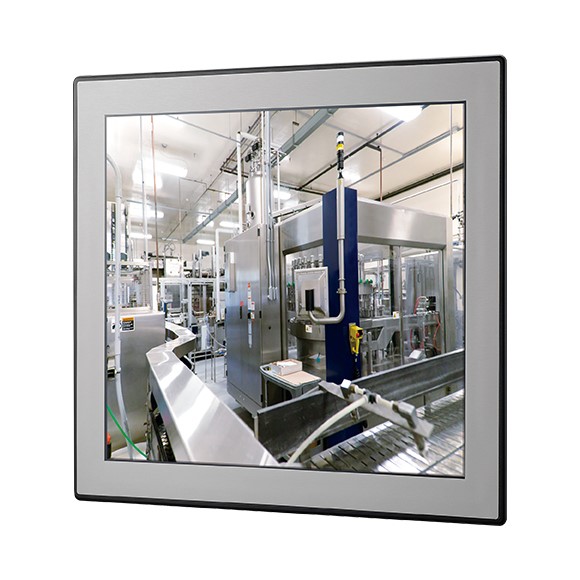

+ Panel  PC APPC Seri của NEXCOM

+ Phần mềm CODESYS Control SoftMotion CNC RTE và TargetVisu, hỗ trợ EtherCAT

+ HMI hoàn thành đồng bộ hóa giữa các cánh tay cắt để đạt được mặt cắt mượt mà hơn và phù hợp với các hình dạng khác nhau.

Hệ thống được lập trình đơn giản hóa để phục vụ các khách hàng khác nhau. Bằng cách thay thế hệ thống PLC và HMI cũ, giải pháp hợp lý hóa cấu trúc máy với lợi ích về chi phí và tăng tính khả thi cho các ứng dụng IoT trong tương lai.

Thách thức

Máy cắt ống sử dụng hai lưỡi được lập trình để di chuyển đồng thời xung quanh ống hoặc ống có đường kính lớn hơn để tạo ra vết cắt nhanh hơn. Trong ứng dụng này, máy được lập trình để cắt một phần rỗng cụ thể của các ống tạo ra các cạnh không có gờ với tốc độ giảm cắt nhanh hơn. Các máy trước đây của khách hàng làm việc với tốc độ bình thường, được điều khiển bởi các mô-đun micro PLC trên bộ điều khiển servo với phần mềm SoftMotion và giao thức truyền thông CTNet dẫn đến các lệnh không đồng bộ cho cả hai tay cắt, gây ra các vết cắt không đối xứng, các cạnh thô, lãng phí sản phẩm và va chạm không được bảo đảm.

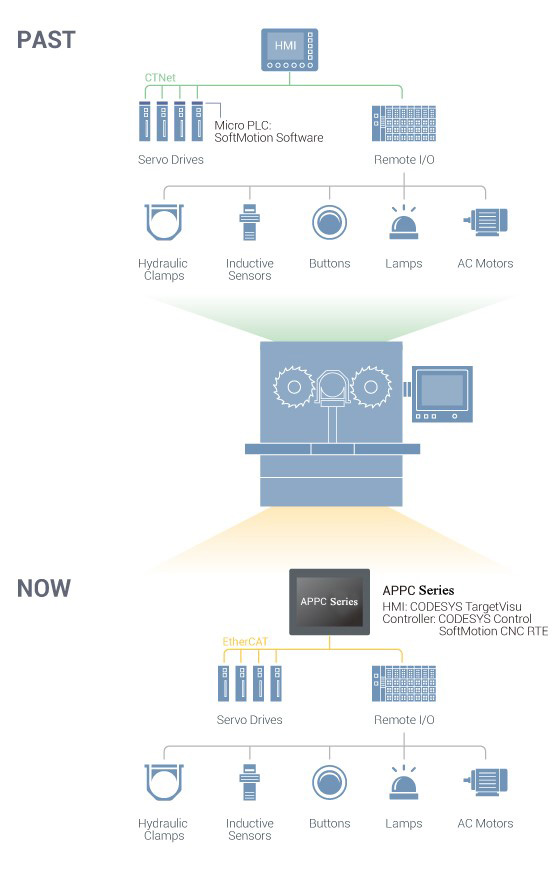

Giải pháp chuyển đổi PLC và HMI cũ sang Control Panel PC để xây dựng các máy hỗ trợ IoT

Máy móc của nhà sản xuất bị hạn chế hoạt động chậm hơn nhiều so với dự kiến để giảm thương vong, hạn chế năng suất và ảnh hưởng đến chất lượng sản phẩm. Hơn nữa, các máy móc này đòi hỏi nỗ lực lập trình vất vả khi có yêu cầu về một đường cắt mới. Vì những lý do này, họ cần một giải pháp để tăng năng suất bằng cách cải thiện hoạt động để đáp ứng các đơn đặt.

Giải pháp Control PC Panel hỗ trợ EtherCAT của NEXCOM thông qua Hệ thống điều khiển Onx.

Giải pháp Control Panel PC hỗ trợ EtherCAT được sử dụng để kiểm soát và hiển thị thông tin hoạt động nhằm thiết lập một máy cắt ống nâng cao. APPC sê-ri giữ ống bằng các kẹp thủy lực và với cơ chế giống băng tải định vị ống tại nơi một cặp lưỡi dao di chuyển xung quanh để tạo ra một vết cắt. Khả năng tính toán cao của giải pháp NEXCOM với phần mềm CODESYS Control SoftMotion CNC RTE điều khiển cả hai cánh tay cắt bằng cách tính toán vị trí và tiếp cận các servo drive nhanh hơn hệ thống trước, mang lại sự đồng bộ hóa nhanh hơn giữa các cánh tay cắt để bề mặt cắt mịn hơn và tăng năng suất. Ngoài ra, thông tin thời gian thực như chiều dài, đường kính và phần rỗng của ống, cũng như các chỉ số về tốc độ quay của lưỡi và đường cắt được hiển thị liền mạch từ đầu đến cuối trên máy tính màn hình cảm ứng - APPC seri, giúp nhà quản lý dễ dàng vận hành, theo dõi quy trình trong nhà máy.

Giải pháp Panel PC của NEXCOM mang lại sự đồng bộ hóa nhanh hơn giữa các cánh tay cắt để bề mặt cắt mịn hơn và tăng năng suất.

Các nhà sản xuất có thể mở rộng cơ hội kinh doanh của mình để giải quyết nhiều đơn đặt hàng của khách hàng trong một thời gian ngắn mà vẫn tránh được các nỗ lực lập trình nhờ APPC sê-ri với nhiều chế độ hoạt động hơn so với dung lượng lưu trữ hạn chế trong các micro PLC.

Lợi ích giải pháp

Giải pháp Control PC Panel Điều giúp các nhà sản xuất có được một máy cắt ống linh hoạt và nhanh hơn. Để thực hiện điều khiển, giao thức truyền thông EtherCAT cung cấp các lệnh nhanh chóng để đạt được sự đồng bộ hóa vô song giữa các nhánh cắt. Khả năng tính toán cao đóng một vai trò quan trọng không chỉ bằng cách thực hiện các phép tính nhanh hơn mà còn hiển thị tất cả dữ liệu cần thiết trong thời gian thực để theo dõi toàn bộ quy trình cắt. Ngoài ra, chức năng của giải pháp dựa trên nền tảng PC-based cung cấp khả nẳng lư trữ có thể mổ rộng để chứa nhiều dữ liệu hơn, và không mất nhiều nỗ lực lập trình. Quan trọng hơn là chi phí vận hành được cắt giảm, do các vết cắt mịn hơn sẽ kéo dài tuổi thọ của lưỡi dao, bước mài mòn có thể được loại bỏ, các công cụ vát mép cũng bền hơn và sản phẩm tung ra thị trường nhanh hơn.

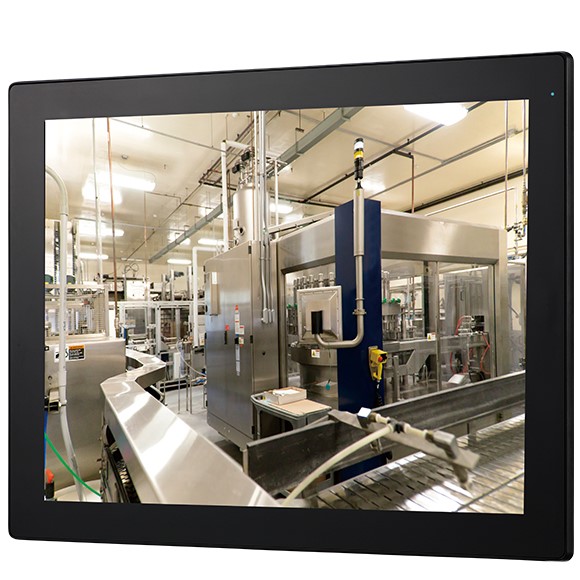

Tham khảo sê-ri APPC dưới đây để tìm kiếm giải pháp phù hợp với bạn nhé.
