Ứng dụng BEMS thông minh từ OT đến Cloud SaaS

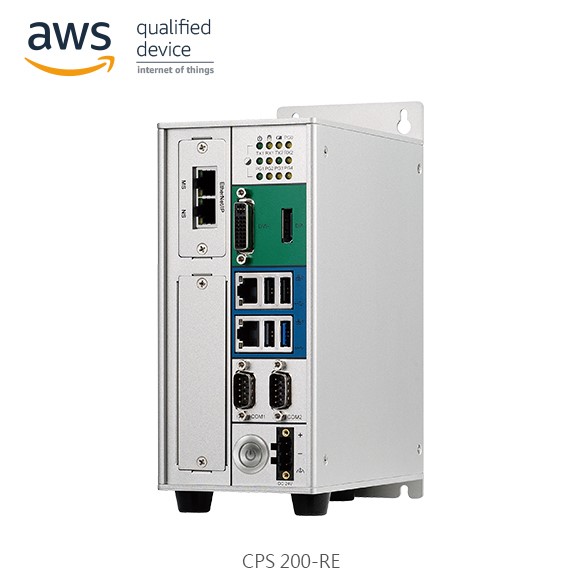

CPS200-M là một gateway IIoT dễ sử dụng cho các dịch vụ đám mây. Hệ thống HiveX được cài đặt sẵn hỗ trợ các giao thức để kết nối liền mạch PLC, trình tạo luồng dữ liệu kéo và thả, quản lý vùng chứa và trang tổng quan.

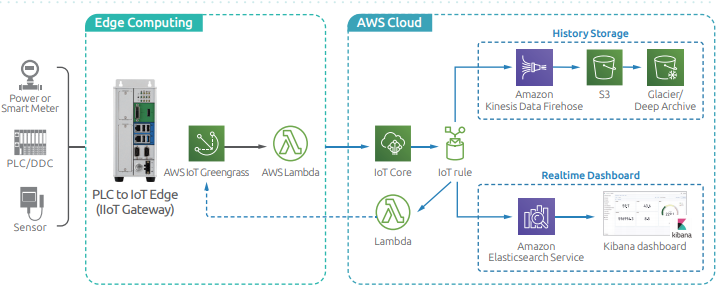

Nó cũng được trang bị AWS IoT Greengrass, truyền dữ liệu đến AWS IoT Core chỉ bằng một cú nhấp chuột. Giải pháp cổng IIoT này là nền tảng trong việc tạo ra các ứng dụng IoT & BEMS bằng DDC, đồng hồ đo điện và cảm biến.

Hỗ trợ công nghệ và chức năng phát triển dịch vụ đám mây

- Nền tảng phát triển vùng chứa

- Nền tảng phát triển đường dữ liệu Node-Red

- Tích hợp AWS IoT Greengrass và IoT Greengrass ML Inference

- Chỉ cần một cú click di chuyển tới đám mây, để triển khai trang tổng quan và nguồn dữ liệu

Khả năng tính toán cao

- Intel® Celeron® J1900

- Bộ nhớ bảo mật (SD, SSD, mSATA)

- Hỗ trợ 4G, Wifi & NB-IoT

Ứng dụng tích hợp OT/IT/IoT

- Data Node

› csv, JSON, XML, MySQL

- Hỗ trợ Internet/Mail/IoT/library...

Giao thức IIoT linh hoạt và liền mạch

- Hỗ trợ giao thức Ethernet và PLC công nghiệp

›PROFINET, EtherNet / IP, Modbus TCP, Siemens ISO-on-TCP,

Giao thức MC

- Fieldbus

›PROFIBUS, Modbus RTU

- Giao thức truyền thông IoT

›OPC UA, MQTT, API RESTful, HTTPS

Trang tổng quan và tiện ích con được cài đặt sẵn

- Widget cơ bản (Biểu đồ thanh 3D, Bảng dữ liệu, Máy đo ...)

- Widget công nghiệp (Động cơ, Máy bơm ...)

- Widget NVD3 (Biểu đồ Bullet, biểu đồ bong bóng, Hình tròn ...)

Lợi ích của Giải pháp CPS200-M

Tích hợp liền mạch

• Tương thích với cài đặt hiện có trong mạng điều khiển hiện trường
• Hỗ trợ giao thức công nghiệp - Modbus TCP / RTU, OPC UA client
• Khai thác dữ liệu - MQTT-broker, OPC UA client
• Xử lý và phân phối dữ liệu - JavaScript, JSON, XML, MySQL, MQTT client, TCP, UDP, HTTP, WebSocket, E-mail

Quản lý gateway

• Khởi động an toàn
• Giám sát gateway
• Giao thức mạng - HTTP, HTTPS, IPv4, TCP / IP, UDP
• Hỗ trợ không dây

* - Wi-Fi * Hỗ trợ mô-đun bổ sung

Kỹ thuật thực hiện

• Trình tạo quy trình làm việc kéo và thả
• Các khối chức năng được xác định trước linh hoạt
• Khởi tạo-cấu hình-đọc / ghi-đóng mẫu

Giao tiếp IoT trực tiếp

• Đối với các thiết bị có hỗ trợ giao thức OPC UA, Modbus và Fieldbus
• Song song với PLC qua kênh giao tiếp trực tiếp
• Ngữ nghĩa dữ liệu dễ dàng trừu tượng hóa trên đám mây
• Kết nối AWS IoT Greengrass
• Tích hợp IoT Greengrass ML Inference

Thông số kỹ thuật nền tảng Gateway

CPU Performance

• Bộ xử lý Intel® Celeron® tích hợp J1900 Bộ nhớ lõi tứ 2.0 GHz
• Bộ nhớ hệ thống DDR3L 4GB tích hợp

Display

• Đầu ra hiển thị DP và DVI-I

Memory

• 2 x 10/100 / 1000Mbps cổng LAN

Networking Connectivity

• 1 x mini SIM card holder
• 1 x USB 3.0 (900mA)
• 3 x USB 2.0 (500mA/USB)
• 2 x RS232 / 485, bảo vệ cách ly 2,5KV trên COM1
• Công tắc bật / tắt nguồn

Wireless Connectivity (Optional Module, up to 2)

• IEEE 802.11 a/b/g/n connectivity

Yêu cầu nguồn

• 1 x 24VDC input, ±20% range

Thiết bị lưu trữ

• Hỗ trợ ổ cứng SSD 128GB có thể truy cập phía trước 1 x 2,5”
• 1 x SD card socket

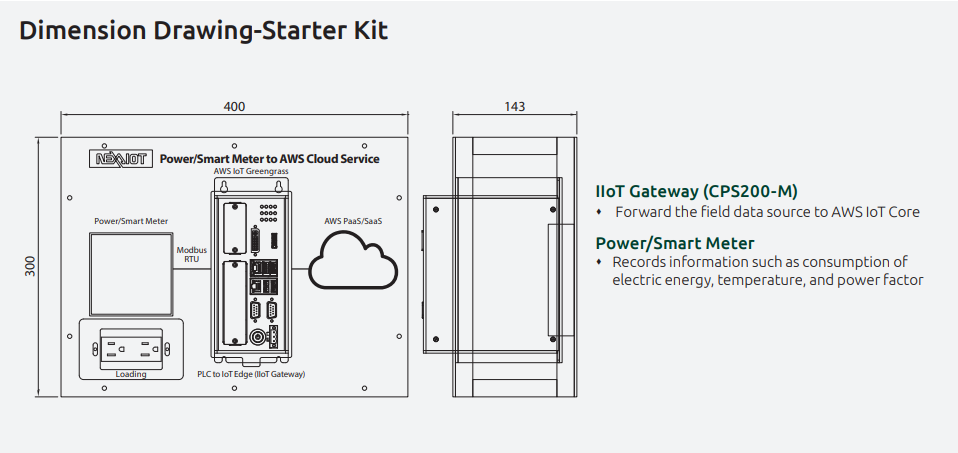

Kích thước

• 85mm (W) x 157mm (D) x 214mm (H)

Khối lượng

• 2.25Kg (w/disk)

Cấu trúc

• Thiết kế không quạt, khung nhôm và kim loại

Chống sốc

• SSD: 50G, half sine, 11ms, IEC60068-2-27
• CFast: 50G, half sine, 11ms, IEC60068-2-27

Chống rung

• w/CFast & SSD condition
• Random: 2Grms @5~500HZ, IEC60068-2-64
• Sinusoidal: 2Grms @5~500Hz, IEC60068-2-6

Nhiệt độ hoạt động

• 0°C to 50°C
