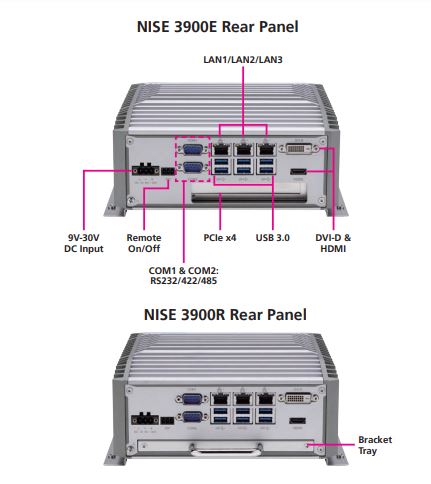

NISE 3900 là máy tính công nghiệp không quạt, được triển khai trong nhiều ứng dụng ở Việt Nam. Được thiết kế cho các ứng dụng công nghiệp đòi hỏi hiệu năng CPU và đồ họa cao. Dòng NISE 3900 hỗ trợ bộ nhớ DDR4 lên đến 16G và có một số tùy chọn trên các thiết bị lưu trữ như M.2, HDD hoặc SSD. Dòng NISE 3900 hỗ trợ nhiều loại đầu vào DC từ đầu vào DC + 9V đến 30V và có thể hoạt động trong phạm vi nhiệt độ hoạt động mở rộng từ -5 đến 55 độ C. Để mở rộng tính khả dụng của mô-đun, dòng NISE 3900 cũng thiết kế khe cắm mini-PCIe bên trong để hỗ trợ các ứng dụng kết nối không dây IoT (hỗ trợ các mô-đun Wi-Fi, 3.5G, 4G LTE tùy chọn).

Một số ứng dụng ở Việt Nam đang triển khai NISE 3900: trạm thu phí không dừng ETC (2020), Đô thị thông minh tỉnh Thái Bình (2020)...

Trong phần nội dung chia sẻ dưới đây, Nexcom.vn sẽ hướng dẫn Quý anh/chị cài đặt BIOS cho sê-ri máy tính công nghiệp NISE 3900. Nếu có bất kỳ thắc mắc nào, vui lòng kết nối với đội nghũ kỹ thuật viên của chúng tôi để được tư vấn hỗ trợ. Hotline: 024.38.389.389 hoặc Zalo: 0912375378.



CÁC BƯỚC SETUP BIOS NISE3900

Sau khi bạn vào AMI BIOS Setup Utility, Menu Chính sẽ xuất hiện trên màn hình. Menu chính cho phép bạn chọn từ một số chức năng thiết lập và một lần thoát. Sử dụng các phím mũi tên để chọn trong số các mục và nhấn Enter để chấp nhận hoặc nhập menu con.

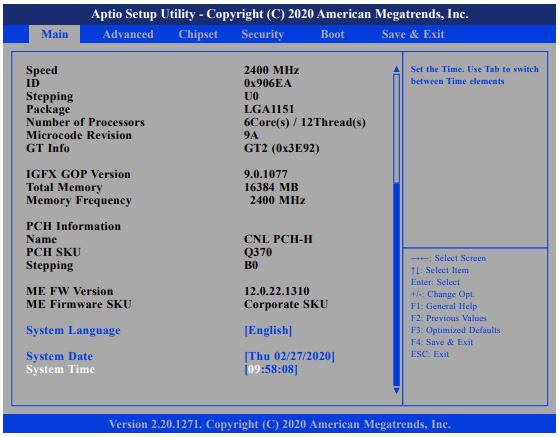

MAIN

Menu chính là màn hình đầu tiên bạn sẽ thấy khi vào BIOS Setup Utility.

Thiết lập ngôn ngữ

Lựa chọn ngôn ngữ cho hệ thống.

System Date

Day hiển thị một ngày, từ Thứ Hai đến Chủ Nhật.

Month hiển thị tháng, từ tháng Một đến tháng Mười Hai.

Date hiển thị từ 1 đến 31.

Year hiển thị năm, từ 1999 đến 2099.

System Time

Thời gian 24 giờ. Ví dụ: 1 giờ chiều là 13:00:00. Hour hiển thị giờ từ 00 đến 23. Minute hiển thị phút từ 00 đến 59. Second hiển thị giây từ 00 đến 59.

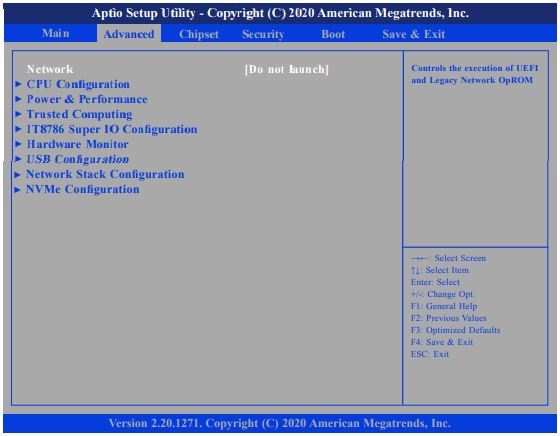

ADVANCED

Menu Advanced cho phép bạn định cấu hình hệ thống để hoạt động cơ bản. Một số mục nhập là mặc định được yêu cầu bởi hội đồng quản trị hệ thống, trong khi những mục khác nếu được bật, sẽ cải thiện hiệu suất của hệ thống hoặc cho phép bạn thiết lập một số tính năng theo sở thích của mình.

** Việc đặt các giá trị trường không chính xác có thể khiến hệ thống trục trặc.

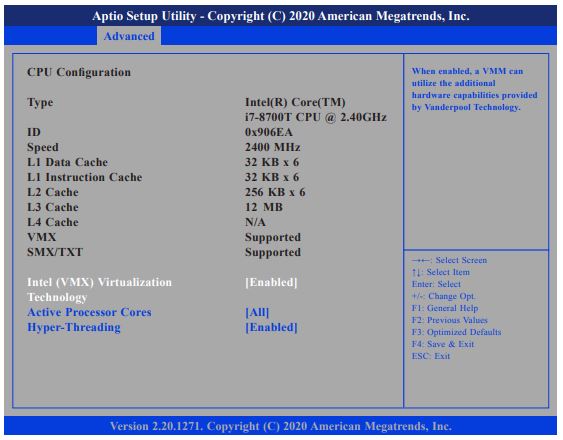

CẤU HÌNH CPU

Intel® (VMX) Virtualization Technology Enables or disables Intel Virtualization technology. Active Processors Cores Select the number of cores to enable in each processor package. Hyper-Threading Enables or disables hyper-threading technology.

Công nghệ ảo hóa Intel® (VMX)
Bật hoặc tắt công nghệ Ảo hóa Intel.
Lõi bộ xử lý hoạt động
Chọn số lõi để bật trong mỗi gói bộ xử lý.
Siêu phân luồng
Bật hoặc tắt công nghệ siêu phân luồng.

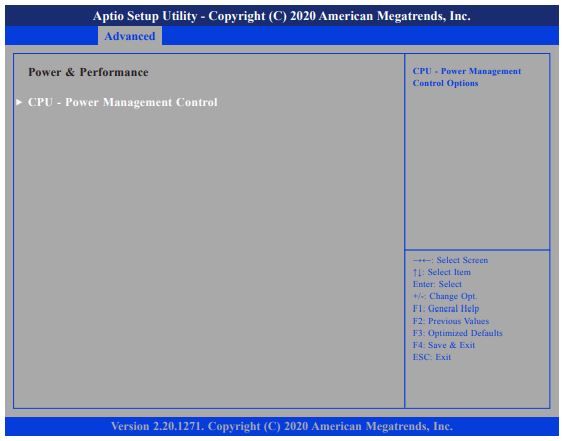

Power & Performance

Phần này được sử dụng để cấu hình các tính năng quản lý nguồn CPU

CPU - Kiểm soát quản lý nguồn
Enter menu con CPU - Power Management Control.

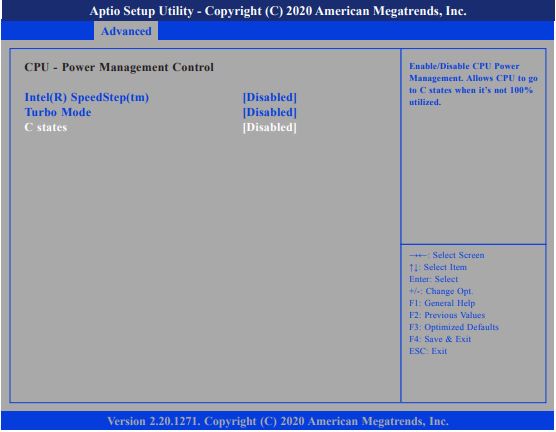

CPU - Power Management Control

Intel® SpeedStep

Enables or disables Intel SpeedStep technology.

Turbo Mode

Enables or disables turbo mode.

C states

Enables or disables CPU C states support for power saving.

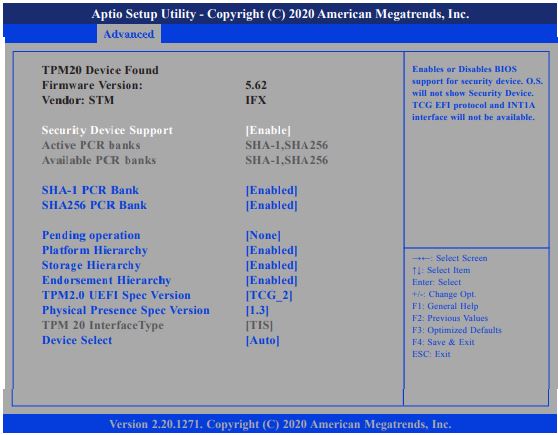

Trusted Computing

Phần này được sử dụng để định cấu hình cài đặt Mô-đun nền tảng đáng tin cậy (TPM).

Hỗ trợ thiết bị bảo mật

Bật hoặc tắt hỗ trợ BIOS cho các thiết bị bảo mật. O.S sẽ không hiển thị

Thiết bị an ninh. Giao thức TCG EFI và giao diện INT1A sẽ không khả dụng.

SHA-1 PCR Bank
Enables or disables SHA-1 PCR Bank.
SHA256 PCR Bank
Enables or disables SHA256 PCR Bank.

Pending operation
Lên lịch hoạt động cho thiết bị bảo mật.
Hệ thống phân cấp nền tảng
Bật hoặc tắt phân cấp nền tảng.
Hệ thống phân cấp lưu trữ
Bật hoặc tắt phân cấp bộ nhớ.
Hệ thống phân cấp chứng thực
Bật hoặc tắt hệ thống phân cấp chứng thực.
Phiên bản thông số TPM2.0 UEFI
Định cấu hình phiên bản thông số TPM2.0 UEFI.
Physical Presence Spec Version
Định cấu hình phiên bản thông số kỹ thuật hiện diện thực.
Chọn thiết bị
Định cấu hình phiên bản TPM. TPM 1.2 sẽ hạn chế hỗ trợ cho các thiết bị TPM 1.2 và TPM 2.0 sẽ hạn chế hỗ trợ cho các thiết bị TPM 2.0. Tính năng tự động sẽ hỗ trợ cả thiết bị TPM 1.2 và 2.0 với cài đặt mặc định thành thiết bị TPM 2.0 nếu không được tìm thấy và thiết bị TPM 1.2 sẽ được liệt kê.

IT8786 Super IO Configuration

Phần này sẽ dùng để cấu hình các cổng serial port

Super IO Chip

Hiển thị Super I/O chip được tích hợp trên board

Serial Port 1 Configuration

Phần này hiển thị cấu hình cổng Serial 1

Serial Port

Bật hoặc tắt cổng Serial

Onboard Serial Port Mode

Chọn chế độ Serial port RS232, RS422 hoặc RS485.

Terminal resistor

Bật hoặc tắt điện trở đầu cuối.

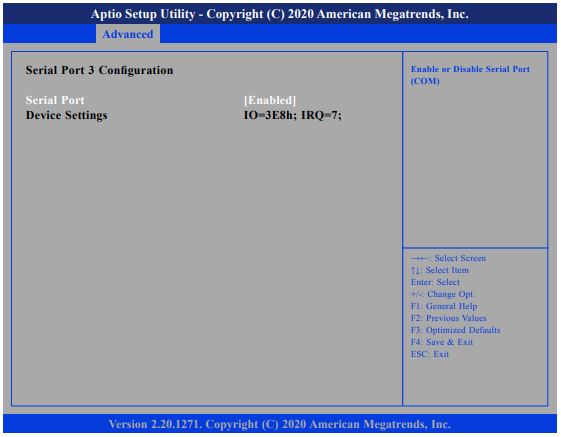

Serial Port 3 Configuration

Serial Port

Bật hoặc tắt Serial port

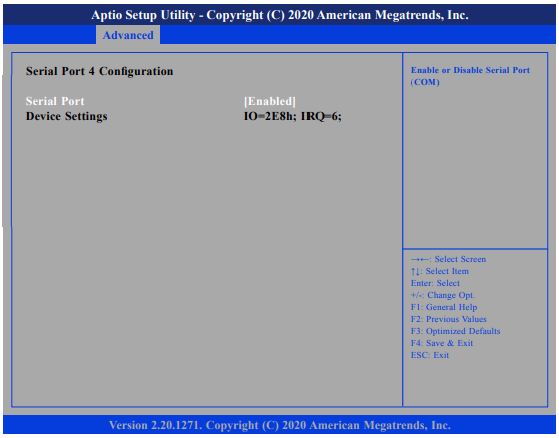

Serial Port 4 Configuration

Đây là phần cấu hình cổng Serial 4

Serial Port

Bật hoặc tắt cổng Serial

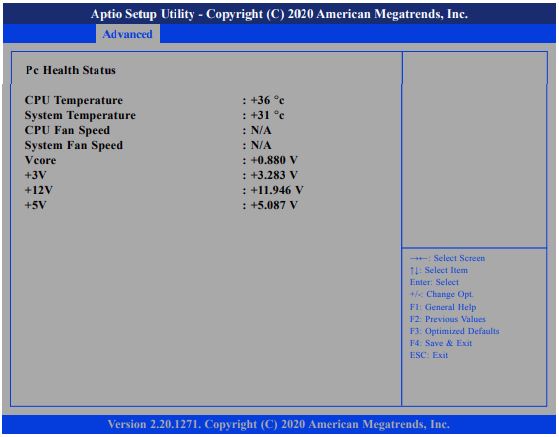

Hardware Monitor

Phần này được sử dụng để theo dõi các trạng thái phần cứng như nhiệt độ, tốc độ quạt và điện áp.

Nhiệt độ CPU

Phát hiện và hiển thị nhiệt độ CPU hiện tại

System Temperature

Detects and displays the current system temperature.

Vcore to +5V

Detects and displays the output voltages.

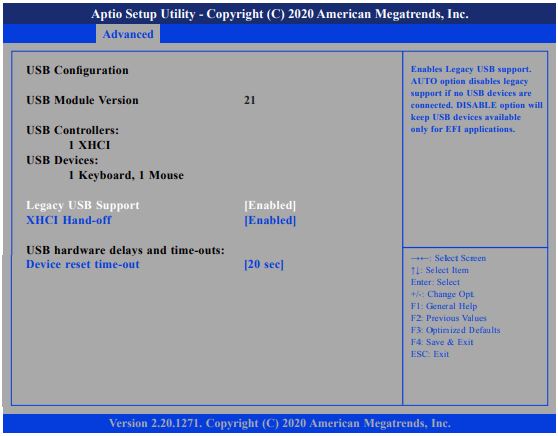

USB Configuration

Đây là phần cấu hình USB



Hỗ trợ USB kế thừa
Enabled    Bật cho phép USB kế thừa.
Auto     tắt hỗ trợ cho Legacy khi không có thiết bị USB nào được kết nối.
Disabled   Các thiết bị USB chỉ khả dụng cho các ứng dụng EFI.

XHCI Hand-off
Đây là một giải pháp thay thế cho các hệ điều hành không hỗ trợ tắt XHCI. Trình điều khiển XHCI phải xác nhận quyền sở hữu XHCI.

Hết thời gian chờ đặt lại thiết bị
Chọn thời gian chờ lệnh khởi động của thiết bị lưu trữ thứ cấp USB.

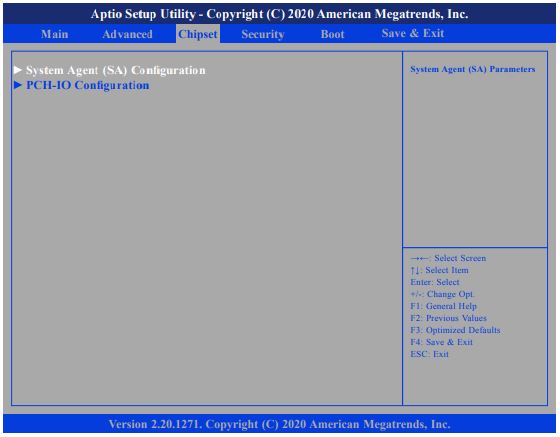

Chipset

Phần này cung cấp cho bạn các chức năng để cấu hình hệ thống dựa trên các tính năng cụ thể của chipset. Chipset quản lý tốc độ bus và quyền truy cập vào tài nguyên bộ nhớ hệ thống.



System Agent (SA) Configuration

System Agent (SA) parameters.

Cấu hình PCH-IO
Thông số PCH-IO.

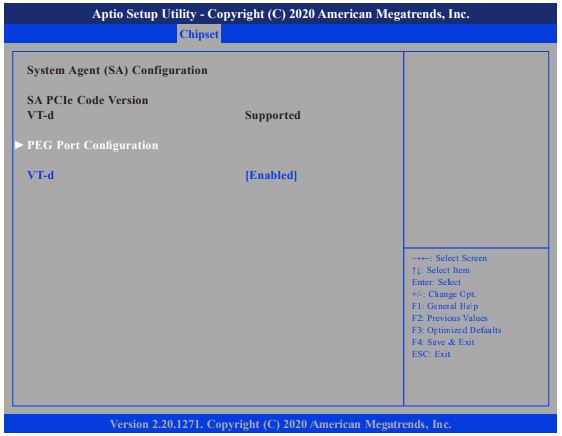

Cấu hình System Agent (SA)

Phần này được dùng để cấu hình System Agent (SA) configuration.

VT-d

Bật hoặc tắt chức năng VT-trên MCH.



PEG Port Configuration

Enable Root Port

Bật hoặc tắt cổng Root Port

Max Link Speed

Chọn tốc độ liên kết tối đa của thiết bị PEG.

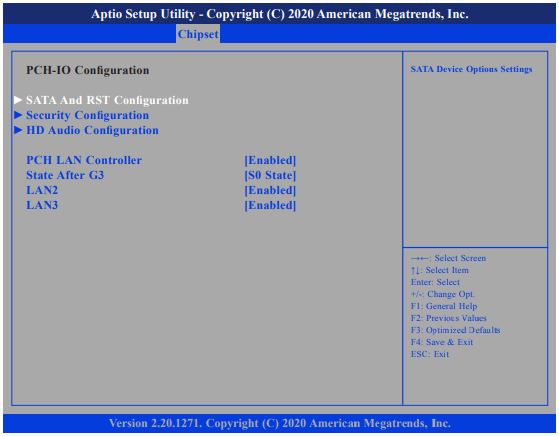

PCH-IO Configuration

Đây là phần dùng để cấu hình PCH-IO.

Bộ điều khiển mạng LAN PCH
Bật hoặc tắt NIC tích hợp.
Trạng thái After G3
Định cấu hình trạng thái nguồn khi cấp lại nguồn sau khi mất điện
(Trạng thái G3).
LAN2 và LAN3
Bật hoặc tắt bộ điều khiển LAN2 và LAN2.

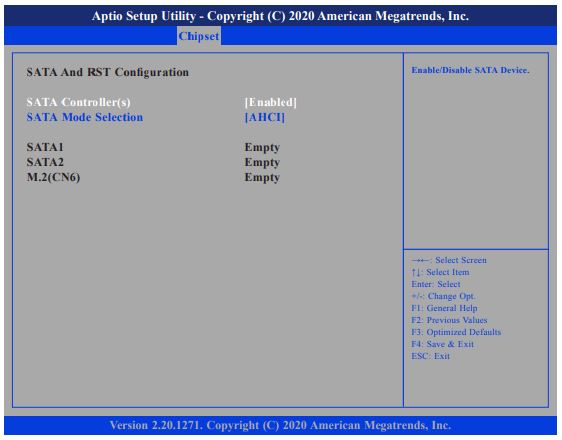

Cấu hình SATA và RST

SATA Controller(s)

Enables or disables SATA device.

SATA Mode Selection

Định cấu hình bộ điều khiển SATA làm chế độ AHCI hoặc chế độ Intel RST Premium.

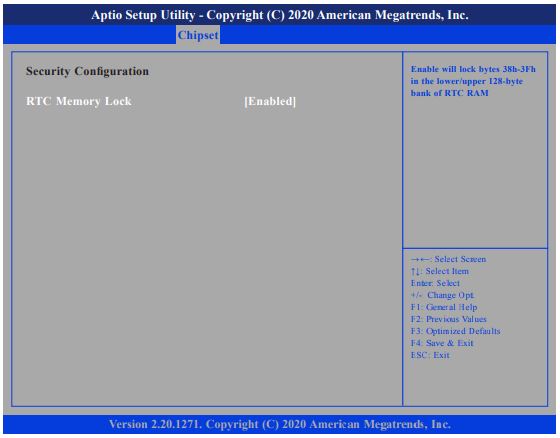

Cấu hình bảo mật | Security Configuration

RTC Memory Lock

Enables or disables bytes 38h-3Fh in the upper and lower 128-byte bank of RTC RAM.

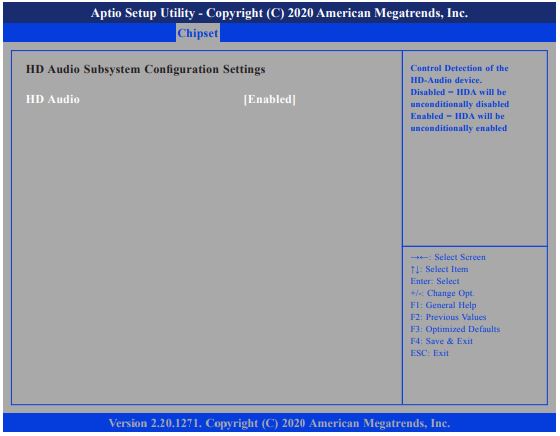

HD Audio Configuration



HD Audio Control detection of the HD audio device.

Audio HD đã tắt sẽ bị tắt vô điều kiện.

Audio HD đã bật sẽ được bật vô điều kiện.

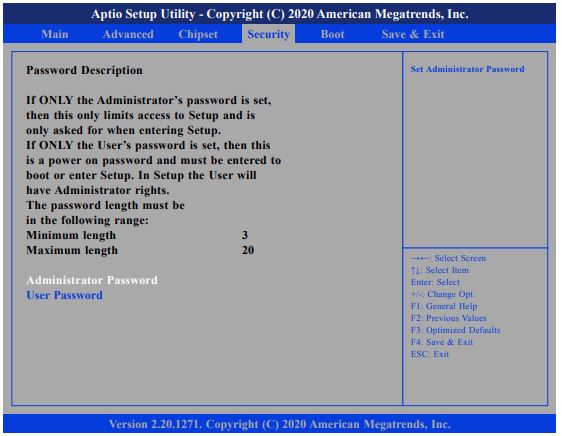

Security



Administrator Password

Tùy chọn này để định cấu hình lại mật khẩu của quản trị viên.

User Password

Chọn tùy chọn này để định cấu hình lại mật khẩu của người dùng.

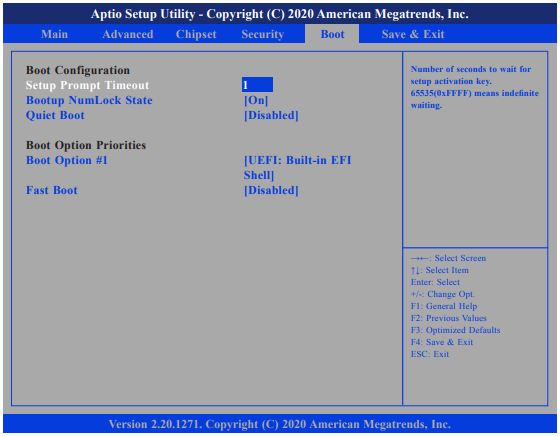

Setup Prompt Timeout

Chọn số giây để đợi thiết lập Active key. 65535 (0xFFFF) biểu thị sự chờ đợi vô thời hạn.

Bootup NumLock State

Điều này cho phép bạn xác định trạng thái mặc định của bàn phím số. Theo mặc định, hệ thống khởi động với NumLock, trong đó chức năng của bàn phím số là các phím số. Khi được đặt thành Tắt, chức năng của bàn phím số là các phím mũi tên.

Quiet Boot

Đã bật Hiển thị logo OEM thay vì thông báo POST.

Đã tắt Hiển thị các tin nhắn POST bình thường.

Boot Option Priorities

Điều chỉnh trình tự khởi động của hệ thống. Boot Option # 1 là thiết bị khởi động đầu tiên mà hệ thống sẽ khởi động từ đó, tiếp theo sẽ là # 2...

Fast Boot

Bật hoặc tắt công nghệ khởi động nhanh để tăng tốc thời gian khởi động hệ thống. Điều này đạt được bằng cách bỏ qua các bài kiểm tra cụ thể trong quy trình POST của BIOS.

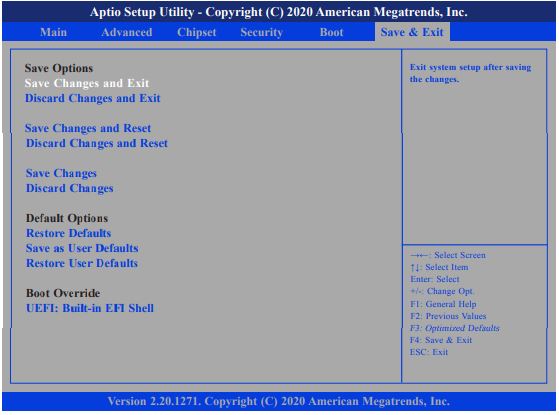

Save & Exit

Lưu thay đổi và thoát

Để lưu các thay đổi và thoát khỏi tiện ích Cài đặt, hãy chọn trường này rồi nhấn Enter. Một hộp thoại sẽ xuất hiện. Xác nhận bằng cách chọn Có. Bạn cũng có thể nhấn để lưu và thoát khỏi Cài đặt.

Bỏ thay đổi và thoát

Để thoát tiện ích Cài đặt mà không lưu các thay đổi, hãy chọn trường này rồi nhấn F4. Bạn có thể được nhắc xác nhận lại trước khi thoát. Bạn cũng có thể nhấn để thoát mà không cần lưu các thay đổi.

Lưu thay đổi và cài đặt lại

Để lưu các thay đổi và đặt lại, hãy chọn trường này rồi nhấn Enter. Một hộp thoại sẽ xuất hiện. Xác nhận bằng cách chọn Yes.

Hủy thay đổi và thiết lập lại

Để thoát tiện ích Cài đặt và đặt lại mà không lưu các thay đổi, hãy chọn trường này rồi nhấn Enter. Bạn có thể được nhắc xác nhận lại trước khi thoát.

Lưu thay đổi
Để lưu các thay đổi và tiếp tục cấu hình BIOS, hãy chọn trường này rồi nhấn Enter. Một hộp thoại sẽ xuất hiện. Xác nhận bằng cách chọn Yes.

Loại bỏ những thay đổi

Để hủy các thay đổi, hãy chọn trường này rồi nhấn Enter. Một hộp thoại sẽ xuất hiện. Xác nhận bằng cách chọn Yes để loại bỏ tất cả các thay đổi đã thực hiện và khôi phục cài đặt đã lưu trước đó.

Khôi phục mặc định

Để khôi phục BIOS về cài đặt mặc định, hãy chọn trường này rồi nhấn Enter. Một hộp thoại sẽ xuất hiện. Xác nhận bằng cách chọn Yes.

Lưu dưới dạng mặc định của người dùng

Để sử dụng các cấu hình hiện tại làm cài đặt mặc định của người dùng cho BIOS, hãy chọn trường này rồi nhấn Enter. Một hộp thoại sẽ xuất hiện. Xác nhận bằng cách chọn Yes.

Khôi phục mặc định của người dùng

Để khôi phục BIOS để sử dụng cài đặt mặc định, hãy chọn trường này rồi nhấn Enter. Một hộp thoại sẽ xuất hiện. Xác nhận bằng cách chọn Yes.

Boot Override
Để bỏ qua trình tự khởi động từ Danh sách tùy chọn khởi động và khởi động từ một thiết bị cụ thể, hãy chọn thiết bị mong muốn và nhấn Enter.
