Nhiệm vụ thiết lập một hệ thống tích hợp cho tất cả các thiết bị và thiết bị tự động hóa không phải dễ dàng. Bạn cần một motherboard mạnh mẽ, tiết kiệm chi phí và đảm bảo rằng toàn bộ hệ thống sẽ tương thích để hoạt động. Không chỉ vậy, bạn cần lên kế hoạch trước cho việc mở rộng trong tương lai. Với hệ thống điều khiển chuyển động hỗn hợp NET 355 mới nhất của NEXCOM, kết hợp tất cả các yếu tố trong một form factor nhỏ như sau: 2 giao thức (EtherCAT và Mechatrolink), stack phần mềm quản lý độc quyền, mạch tích hợp (FPGA) do người dùng quyết định và có thể mở rộng, sắp xếp I/O. Sê-ri NET 355 có nhiều kiểu khác nhau: MCB 355 là bo mạch chủ công nghiệp cơ bản, MARS 355 chắc chắn và MPC 355 như một máy tính bảng hoàn chỉnh, tất cả trong một để bảo vệ tối ưu.

Hệ thống tất cả trong một

Các bo mạch điều khiển chuyển động phù hợp cho các ứng dụng như: Tự động hóa nhà máy, CNC, robot, AI và thị giác máy. Bạn cũng có thể ghép nối seri NET 355 với các giải pháp điều khiển chuyển động NexCOBOT khác để có hệ thống phân đoạn toàn diện hơn. Sử dụng máy tính chủ cho các giao thức truyền thông và tải lên đám mây đồng thời và máy tính thụ động để kiểm soát, theo dõi các điều kiện hoạt động của máy móc nhằm tăng tốc độ sản xuất và tiết kiệm thời gian.

Nhiều lựa chọn giao thức lai hơn

Với Sê-ri NET 355, bạn sẽ có sự linh hoạt lựa chọn trong giao tiếp với tất cả các thiết bị tự động hóa của mình, bất kể họ sử dụng giao thức nào. Chúng tôi sử dụng giao thức EtherCAT tiêu chuẩn công nghiệp để dễ dàng sử dụng các kết nối Ethernet hiện có, giúp giảm thời gian chu kỳ và giao tiếp jitter, đồng thời bao gồm trình điều khiển độc quyền để quản lý các quy trình. Với việc bao gồm giao thức Mechatrolink III, bạn không chỉ có thể tận hưởng tốc độ truyền tải lên tới 100 MB / giây mà còn có thể hỗ trợ tới 62 thiết bị thụ động khác, cho phép bạn dễ dàng kết hợp tất cả phần cứng của mình chỉ với một máy tính.

FPGA tối ưu hóa khối lượng công việc và linh hoạt

Là một IC có thể cấu hình lại, FPGA trên bo mạch cho phép bạn thích nghi khi doanh nghiệp của bạn phát triển, mà không cần thay thế bo mạch chính, giúp bạn tiết kiệm tiền bạc và thời gian. Sử dụng một GPU thay vì CPU có nghĩa là lập trình dễ dàng cho các D / I và D / O, cũng như loại trừ phương án mua thêm thẻ mở rộng, do đó giữ được không gian cho các nhu cầu điện toán khác. Mạch tích hợp xử lý độ trễ thấp của NET 355 cũng có tính năng ngắt I / O, IRQ độc quyền và bộ đếm thời gian theo dõi và hỗ trợ bộ tạo xung thủ công.

Hợp lý hóa các quy trình của bạn bằng cách bao gồm phần mềm độc quyền

Để tích hợp liền mạch tất cả các quy trình hệ thống của bạn và tối đa hóa năng suất mà không phải viết các thuật toán của riêng bạn, giải pháp NET 355 cũng bao gồm kiến trúc phần mềm toàn diện. NexECM, stack phần mềm tổng thể EtherCAT chạy trên nền tảng RTOS và cung cấp các khung chu kỳ giao tiếp chính xác từ EtherCAT đến các thiết bị thụ động. Chúng tôi cũng đã phát triển NexGMC, phần mềm điều khiển chuyển động mạnh mẽ tích hợp NexECM và lõi điều khiển chuyển động, đồng thời cho phép người dùng phát triển các ứng dụng điều khiển chuyển động và HMI của riêng họ. Tất cả những điều trên được đặt trên hệ điều hành thời gian thực RTX và INtime để đảm bảo thực thi nhiệm vụ kịp thời.

Đơn giản

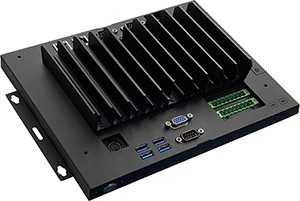

Dòng NET 355 được thiết kế đặc biệt để tiết kiệm không gian và cài đặt dễ dàng. Chúng tôi đã lựa chọn tỉ mỉ yếu tố hình thức Mini-DTX để có thể hỗ trợ tất cả các tính năng trên. Bo mạch điều khiển chuyển động của chúng tôi cũng không có quạt, dẫn đến hiệu quả năng lượng và kích thước nhỏ gọn. Thiết kế giao diện đặt tất cả các I / O hướng ra ngoài trên một bảng để truy cập trực tiếp vào các thiết bị bên ngoài, kết nối dễ dàng và tối đa hóa tổ chức. Hơn nữa, cách bố trí của các mô hình MARS / MPC 355 cho phép cáp chạy dọc theo các cạnh của máy tính để dễ dàng cài đặt.

Main Features

• Intel® Celeron® processor, Bay Trail J1900, TDP 10W
• 2 x Intel® I210 LAN port for EtherCAT communication
• Encoder, D/I, D/O, MPG support
• 2 x Mechatrolink III support (optional)
• 1 x SO-DIMM DDR3L with non-ECC SO-DIMM 1333MHZ, up to 8GB
• 1 x MPG, 8DI/4DO/ WDT, SM Bus, DC24V
• Supports VGA (MARS/MPC 355) and LVDS (MPC 355 only) displays
• 2 x Intel® GbE LAN ports, 4 x USB 3.0, 1 x PS2, 1 x RS232, 1 x RS232/485/422 (MARS/MPC 355 only); 6 x USB 2.0 (MARS 355 only)
• 1 x PenMount 9000 resistive touch controller (MARS/MPC 355 only) 15" 4:3 XGA fanless LED panel computer (MPC 355 only)
• Motion System Panel PC Solution (MARS 355 only)

Ordering Information

NET 355E-ECM (32-bit & 64-bit)

• Compact EtherCAT Master Controller NET 355-GMC16 (32-bit & 64-bit) 16-axis General Motion Controller MCB355
• Motion Control Mainboard (P/N: 6879MB350000F)
• Intel® Celeron® J1900 EtherCAT/Mechatrolink hybrid mainboard MCB355-E
• Motion Control Mainboard (P/N: 6879MB35E001F)
• Intel® Celeron® J1900 EtherCAT only mainboard MARS355
• Motion Control PC (P/N: 6879MR35E001F)
• Intel® Celeron® J1900 + FPGA, 1 x VGA/1 x LVDS/4 x USB 3.0, DDR3L up to 4GB/1 x PCIe x16/1 x M.2 support 2280, 2 x 8-pin terminal block for 4 x D/I & 8 x D/O, 24V input MPC355
• Motion Control Panel PC 15” Panel kit, VGA/1 x LVDS/4 x USB 3.0/2 x COM, DDR3L up to 4GB/1 x M.2 support 2280, 2 x 8-pin terminal block for 4xD/I & 8xD/O, 24V input
