Ngày nay, mô-đun SFP vẫn đang được các nhà sản xuất và nhà cung cấp trên toàn thế giới sử dụng như một tiêu chuẩn công nghiệp.

SFP là viết tắt của hệ số hình thức nhỏ có thể cắm được, còn được gọi là mini-gbic (bộ chuyển đổi giao diện gigabit). Chúng chỉ đơn giản là một bộ thu phát mô-đun nhỏ cắm vào cổng SFP trên bộ switch mạng hoặc máy chủ. Mô-đun SFP đã thay thế mô-đun GBIC trong hầu hết các ứng dụng vì kích thước nhỏ của nó, cho phép nó được sử dụng trong không gian mạng chật hẹp, cung cấp giao tiếp nhanh chóng giữa các thiết bị chuyển mạch và các thành phần mạng quan trọng. Và, mô-đun SFP có thể cắm nóng, giúp dễ dàng điều chỉnh các mạng hiện có mà không cần phải thiết kế lại toàn bộ cơ sở hạ tầng cáp.

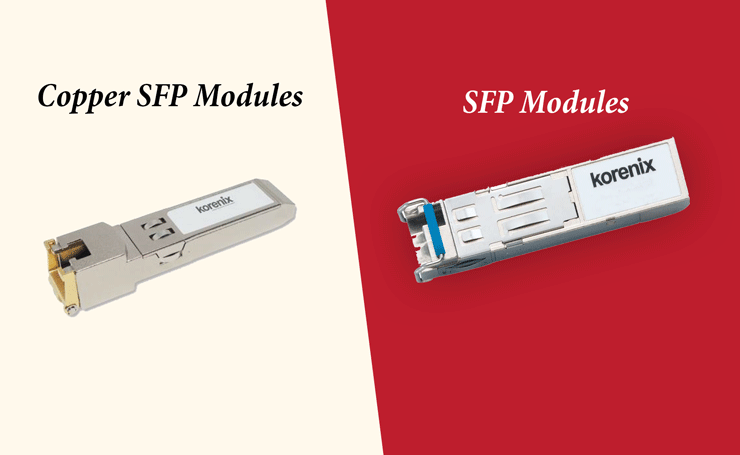

Chọn SFP Copper hay Fiber Module?

Mô-đun SFP có nhiều loại khác nhau trên cơ sở các tiêu chuẩn phân loại khác nhau. Nó hoạt động với sợi đồng hoặc sợi quang.

Về mặt sợi quang, có mô-đun SFP single-mode và mô-đun SFP multimode, cho phép người dùng chọn bộ thu phát thích hợp theo phạm vi quang học cần thiết cho mạng. Các bộ thu phát quang phổ biến nhất là:

• Bước sóng 850nm cho tối đa 550 mét với sợi quang multimod
• Bước sóng 1310nm cho tối đa 20 km với sợi quang single mode.

Các mô-đun Copper-based SFP chủ yếu là các mô-đun SFP 1000BASE-T và 1000BASE-TX được sử dụng trong mạng Ethernet gigabit trong phạm vi 100 mét.

Chọn SFP hay SFP +?

Theo tốc độ truyền, mô-đun SFP phổ biến nhất trên thị trường hiện nay là 1Gb, bao gồm

• 1000base-T / TX
• 1000base-SX
• 1000base-LX / LX10
• 1000base-BX10
• 1000base-LX / LH
• 1000base-EX
• 1000base-ZX.

Với sự mở rộng của mạng lưới và nhu cầu ngày càng tăng về băng thông, mô-đun 10Gb SFP + ngày càng trở nên phổ biến hơn. 10Gb SFP, còn được gọi là SFP +, một phiên bản mới hơn với tốc độ nhanh hơn của cùng một dạng hệ số. Với SFP +, bạn chủ yếu sẽ tìm thấy các mô-đun SFP + SR, SFP + LR, SFP + ZR cho mạng ethernet 10 Gigabit.

Có thể sử dụng phần cứng SFP trong cổng SFP + không?

Trong nhiều trường hợp, cổng SFP+ chấp nhận mô-đun quang SFP, nhưng tốc độ sẽ giảm xuống 1G thay vì 10G. Tuy nhiên, không thể cắm mô-đun quang SFP + vào cổng SFP vì SFP + không hỗ trợ tốc độ dưới 1G.

Ứng dụng thực tế: Module SFP quang sử dụng cho switch công nghiệp trên giá long môn

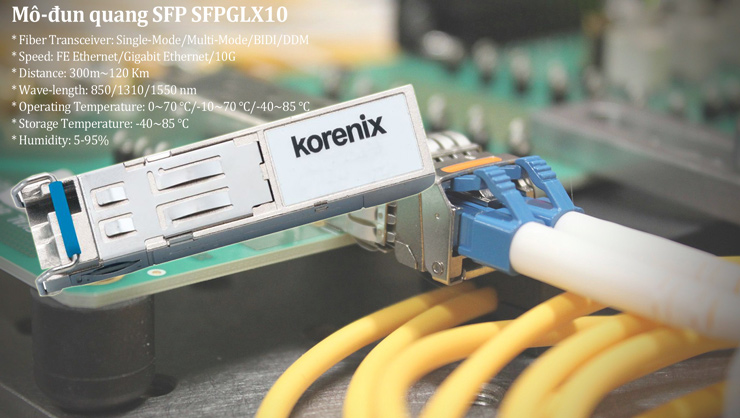

Mô-đun quang SFPGLX10/ KORENIX này đảm bảo hoạt động với bộ chuyển mạch Ethernet gigabit của Korenix, bộ định tuyến, card NIC và bộ chuyển đổi phương tiện Gigabit SFP. Bộ thu phát 1000BASE-LX có tính năng hot-swap này cung cấp khoảng cách truyền tối đa 10km qua cáp sợi đơn (SMF) ở bước sóng 1310nm.

>> Xem thêm: Module SFP quang sử dụng cho switch công nghiệp trên giá long môn trong dự án trạm thu phí ETC giai đoạn 2

Cách sử dụng mô-đun SFP đúng cách

Mô-đun quang học phải được vận hành theo cách thức đã được tiêu chuẩn hóa. Bất kỳ hoạt động không chuẩn nào cũng có thể dẫn đến hư hỏng ngầm hoặc thậm chí là hỏng hóc vĩnh viễn.

1. Bảo vệ nguyên trạng

Xử lý nhẹ nhàng các mô-đun quang học và bảo vệ chúng khỏi bị rơi.

Khi lắp đặt mô-đun quang học, hãy đẩy nó nhẹ nhàng bằng tay. Khi tháo mô-đun quang học, trước tiên hãy mở chốt. Không bao giờ sử dụng bất kỳ công cụ kim loại nào trong quá trình lắp đặt và tháo gỡ.

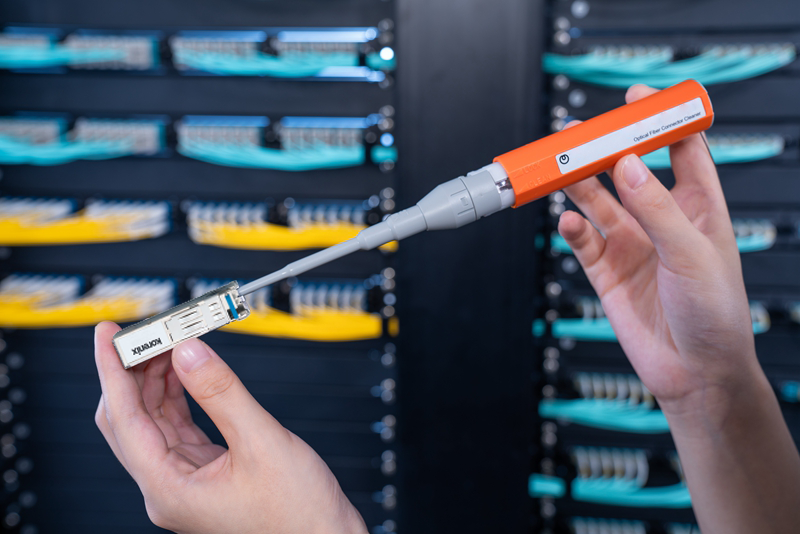

Sử dụng tăm bông chuyên dụng để làm sạch lỗ khoan quang học và không cho bất kỳ vật kim loại nào vào đó.

2. Phòng chống ESD

Khi bạn vận chuyển các mô-đun quang, hãy đảm bảo rằng chúng nằm trong gói ESD và không lấy chúng ra trừ khi cần thiết hoặc đặt chúng một cách ngẫu nhiên.

Trước khi chạm vào mô-đun quang học, hãy đeo dây đeo tay ESD hoặc găng tay ESD. Thực hiện các biện pháp ESD đầy đủ khi cài đặt nó.

Đảm bảo rằng thiết bị được nối đất đúng cách trước khi bạn kiểm tra hoặc sử dụng thiết bị đó.

Khi cắm và rút mô-đun quang không hỗ trợ hot-swap, bạn nên ngắt nguồn.

3.Tránh sử dụng hỗn hợp

Mô-đun multimode sử dụng sợi quang đa chế độ, trong khi mô-đun single mode sử dụng sợi quang chế độ đơn, việc sử dụng hỗn hợp sẽ gây mất tín hiệu và các lỗi khác.

Tất cả các mô-đun SFP nên được sử dụng theo cặp. Tuy nhiên, đối với các SFP simplex / BiDi, chúng ta nên sử dụng hai SFP có bước sóng trái ngược nhau cho bộ phát và bộ thu.

Không thể kết hợp các SFP thông thường và SFP CWDM / DWDM.

Đối với các SFP tầm xa, vì công suất quang đầu ra trung bình của nó thường cao hơn công suất quang đầu vào tối đa, chúng ta nên chú ý đến chiều dài của sợi quang khi lắp đặt. Nếu điều kiện không được đáp ứng, thì phải sử dụng bộ suy giảm quang 10-20db.

Chế độ cung cấp điện của mô-đun SFP là 3,3V. mô-đun sẽ bị cháy nếu tăng điện áp.

Khi mô-đun SFP tốc độ thấp hơn được sử dụng trong các SFP có tốc độ cao hơn, mã lỗi và lỗi video sẽ xảy ra. Mô-đun SFP tốc độ cao hơn được sử dụng với tốc độ thấp hơn và khoảng cách truyền sẽ bị hạn chế.

Đảm bảo khả năng tương thích khớp tốt, tất cả các bộ thu phát thực sự có một con chip đã được ghi sẵn chứa thông tin bao gồm số lượng sê-ri, thông tin an toàn, cùng với ID nhà cung cấp. Nếu thông tin không khớp chính xác với những gì có trong cơ sở dữ liệu, các thiết bị này chắc chắn sẽ bị lỗi khiến các thiết bị này ngừng hoạt động.
