• PLC - Bộ điều khiển logic có thể lập trình (Digital computer device)

Đó là thiết bị được sử dụng để kiểm soát quá trình (hoặc) đầu ra được kết nối với nó.

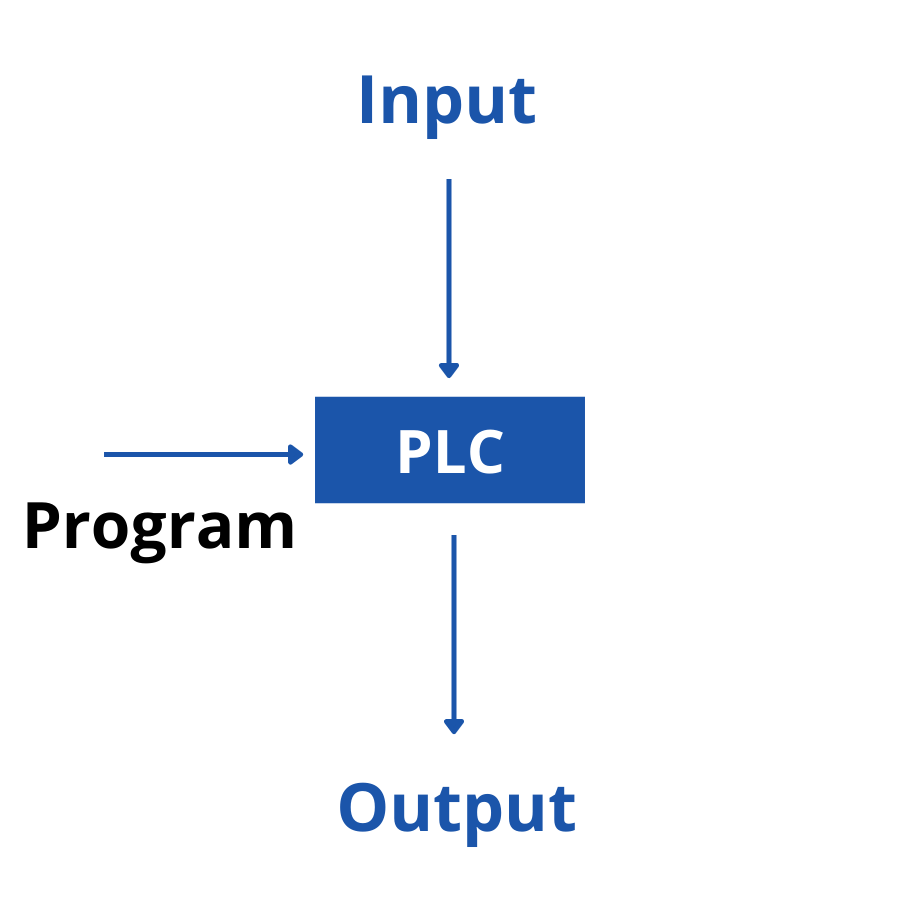

PLC sẽ kiểm soát đầu ra dựa trên chương trình đầu vào

• DCS - Hệ thống điều khiển phân tán (mạng của các thiết bị được kết nối với nhau bao gồm một số PLC)
• SCADA - Kiểm soát giám sát và thu thập dữ liệu (phần mềm cho hệ thống kiểm soát công nghiệp)

Nhà sản xuất PLC cung cấp một phần mềm SCADA cụ thể để kiểm soát PLC của họ

PLC được sử dụng để kiểm soát hoạt động cụ thể trong nhà máy

• DCS được sử dụng khi PLC không đủ để kiểm soát toàn bộ quá trình tự động hóa (số lượng đầu vào và đầu ra nhiều hơn)

A. PLC

PLC là một digital computer được sử dụng để tự động hóa quy trình công nghiệp

PLC thường được sử dụng để kiểm soát một số ứng dụng quy mô lớn và trung bình

PLC được sử dụng trong đó số lượng đầu vào và đầu ra ít hơn (hoặc) chúng ta có thể nói trong hàng trăm.

PLC Power supply

Hai loại PLC

• Có SMP (230 V AC)
• Không có SMPS (24 V DC)

(Cung cấp nguồn chế độ SMPS- SMPS)

PLC Memory

Program Memory - Để lưu trữ và thực hiện chương trình

Data memory - Để lưu trữ dữ liệu đầu vào và đầu ra

Communication port

Để giaotiếp với PC và tải lên (PLC to PC) và để download chương trình (PC to PLC)

• RJ 11
• RJ 45
• RS 232
• USB
• RS-485

Ngôn ngữ lập trình

1. 1. Structered text
2. 2. Instruction list
3. 3. Sequential flow chart
4. 4. Functional Block diagram
5. 5. Ladder Diagram

Số 4 & 5 chủ yếu được sử dụng vì chúng đơn giản

Input device

• Switches
• Các nút ấn
• Cảm biến…

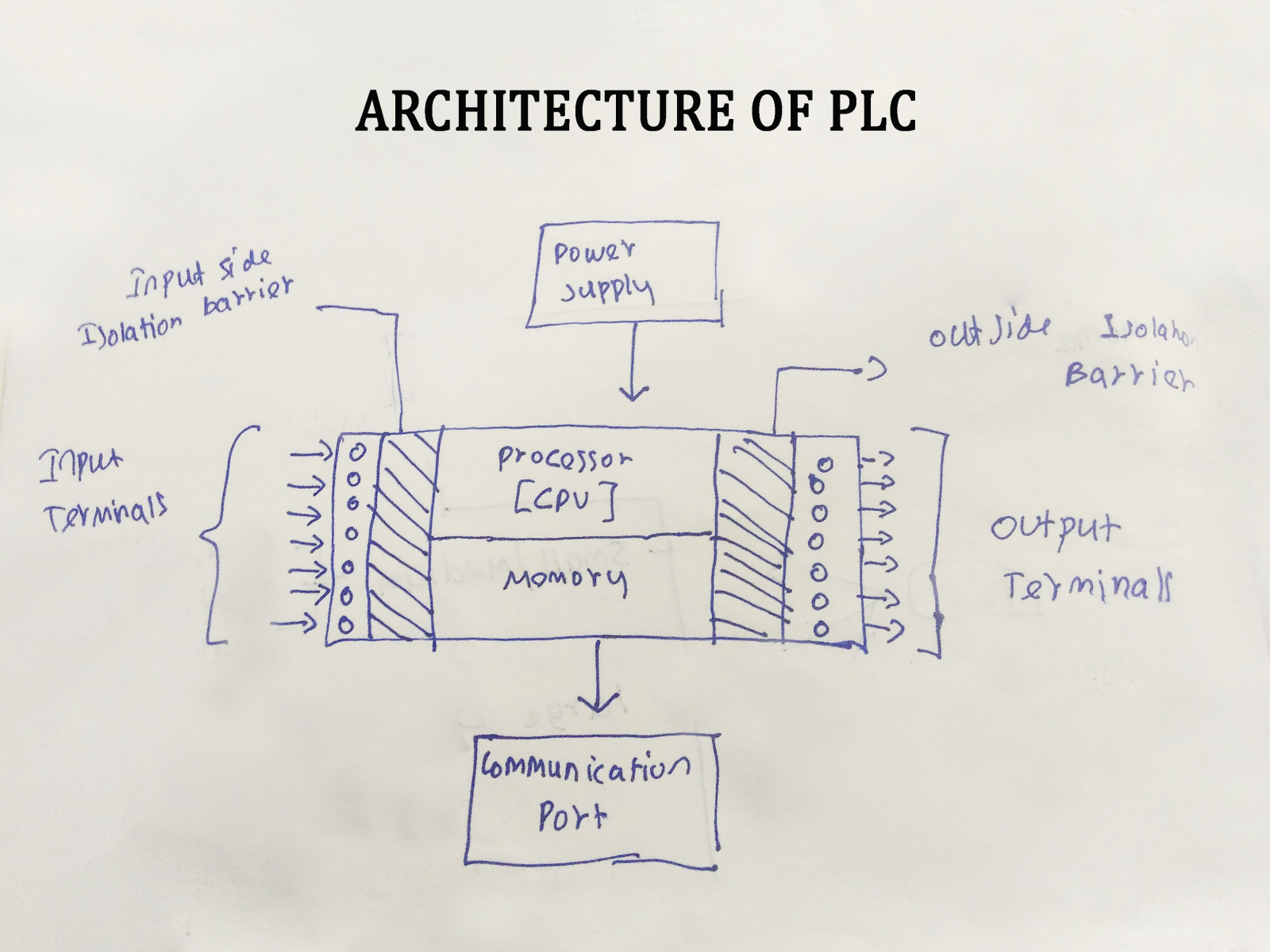

PLC được sử dụng rộng rãi làm bộ điều khiển tự động hóa trong môi trường khắc nghiệt. Những CPU, đầu vào/đầu ra, bộ nhớ, nguồn cung cấp năng lượng và thiết bị lập trình.

Output device

• Motor
• Đèn
• Máy khoan

Đầu ra PLC có thể bao gồm các chỉ số nghe nhìn, đèn, còi báo động, động cơ, rơle,  đầu ra analog, và xi lanh khí nén hoặc thủy lực.

Tích hợp

Ở đây, các giao diện I/O và các thành phần khác được đặt trong khung có kích thước nhỏ hơn với ít tính năng hơn. Nó được xây dựng bằng một số mô -đun trong một trường hợp duy nhất. Khả năng đầu vào/đầu ra được quyết định bởi nhà sản xuất.

PLC mô -đun

Nó được xây dựng bằng các thành phần khác nhau được cắm vào bus với khả năng I/O có thể mở rộng. Nó bao gồm một mô -đun cung cấp năng lượng, CPU và các mô -đun I/O khác trong cùng một rack. Các mô -đun như vậy có các kích thước khác nhau với nguồn cung cấp năng lượng thay đổi, khả năng tính toán, kết nối I/O.

PLC mô -đun được chia thành ba loại sau:

• PLC quy mô nhỏ. Đây là những PLC mini nhỏ gọn hoặc đặt bên cạnh thiết bị được kiểm soát. Chúng được giới hạn trong một hoặc hai mô -đun và sử dụng logic instruction list hoặc Relay Ladder làm ngôn ngữ lập trình của nó. Chúng được sử dụng để thay thế logic rơle có dây, bộ hẹn giờ…
• PLC quy mô trung bình. Các PLC này chủ yếu được sử dụng trong các ngành công nghiệp và cho phép nhiều mô -đun được gắn trên backplane của một hệ thống. Số lượng I/O có thể được tăng lên bằng cách thêm card bổ sung. Nhiều điểm I/O có thể được cung cấp theo yêu cầu. PLC quy mô lớn. Đây là những chức năng kiểm soát quy trình phức tạp là bắt buộc. Khả năng của chúng cao hơn các PLC quy mô trung bình về bộ nhớ, ngôn ngữ lập trình, mô-đun I/O …
• Các PLC quy mô lớn thường được sử dụng trong các hệ thống kiểm soát giám sát và thu thập dữ liệu (SCADA), các nhà máy lớn hơn và hệ thống kiểm soát phân tán trong các nhà máy.

B. DCS - Hệ thống điều khiển phân tán

Các hệ thống kiểm soát phân tán (DC) là các hệ thống chuyên dụng được sử dụng trong các quy trình sản xuất liên tục hoặc định hướng hàng loạt.

Số lượng PLC mạnh mẽ được kết nối trong một DCS

C. SCADA

SCADA là một phần mềm hệ thống kiểm soát

Đầu vào và đầu ra được xác định trước trong PLC

Khái niệm SCADA được phát triển như một phương tiện phổ quát của việc truy cập từ xa vào nhiều mô -đun điều khiển cục bộ

PLC có thể kiểm soát dòng chảy của nước thông qua một phần của quy trình công nghiệp đến cấp độ bảo quản .... nhưng hệ thống SCADA sẽ cho phép các nhà khai thác thay đổi giá trị mức đặt trước

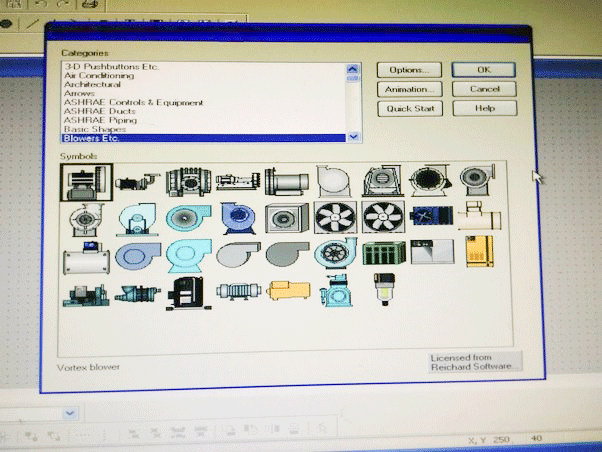

SCADA có thể cho phép người dùng xem toàn bộ quá trình trong biểu đồ dòng chảy và cấu trúc đồ họa.

SCADA có khả năng giám sát các thông số quy trình của toàn bộ nhà máy.
