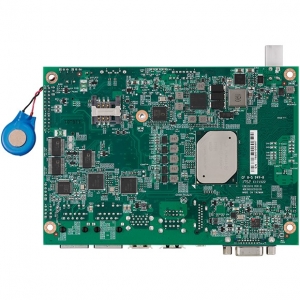

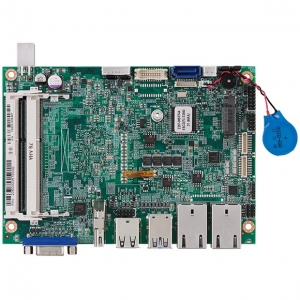

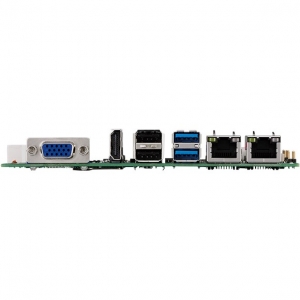

Embedded Board Computer EBC 357X

ECX 3.3" tích hợp vi xử lý Intel Atom® dòng E3900 trên bo mạch, HDMI/VGA/1 x 18/24 bit Single Channel, M. 2

Giá: Liên hệ

Tính năng chính:

Tích hợp vi xử lý Intel Atom® dòng E39xx trên bo mạch CPU thiết kế dạng upside down
2 x 204-pin SO-DIMM DDR3L
3 giao diện hiển thị: HDMI/VGA/LVDS 1 x M.2 (2242) B key
2 cổng Intel® i210-IT PCI express Gigabit Ethernet 1 cổng SATA 2.0
2 cổng USB 3.0, 4 cổng USB 2.0, 4-in/4-out GPIO, Mic-in, Speak-out
Cổng Serial: 1 x RS232, 1 x RS232/422/485
Hỗ trợ mô-đun nguồn AT/ATX và điện áp đầu vào +12VDC

Báo giá sản phẩm

Datasheet (PDF)

EBC 357X thuộc dòng 3.5 SBC tích hợp bộ xử lý SoC Intel Atom® đa lõi (trước đây có tên mã là “Apollo Lake”). Sê-ri EBC 357X hoạt động ở dải nhiệt độ rộng với mức tiêu thụ điện năng thấp. Loạt bo mạch 3,5 inch hướng đến các ứng dụng nhúng. Nó hỗ trợ bộ nhớ tối đa 16 GB DDR3L SDRAM. Ngoài ra, nó cung cấp ba đầu ra màn hình của VGA, HDMI và LVDS hỗ trợ các thiết bị ngoại vi và màn hình triplex. Sê-ri EBC 357X lý tưởng cho các thiết bị cầm tay chạy bằng pin, tấm HMI đa phương tiện, hệ thống ngoài trời được lắp đặt trong môi trường khắc nghiệt, tự động hóa gia đình và máy khách mỏng.

CPU Support	Intel® Atom™ processor E39xx processor family, 14nm core, Quad/Dual Core, 1.8/2.0GHz, 2 x L2-Cache 1MB 16-way shared per 2 cores, TDP: 6.5W/12W
Main Memory	Dual DDR3L/SO-DIMMs, up to 8GB
BIOS	AMI system BIOS Plug and play support
Display	1 x HDMI connector (resolution up to 3840 x 2160@30Hz) 1 x VGA connector (resolution up to 1920 x 1200) LVDS interface: 1 x single (18/24 bit) LVDS panel, resolution up to 1366 x 768. (Dual-channel optional)
Storage	1 x M.2 (2242) B key 1 x SATA port
Audio	Realtek ALC888s HD codec 1 x 4 2.0 pitch pin header for MIC-in 1 x 4 2.0 pitch pin header for Line-out 1 x 5 2.0 pitch pin-header for speak-out
On-board LAN	2 x Intel® I210-IT GbE controller Support PXE boot from LAN, wake on LAN function
Expansion Slot	1 x M.2 slot M key support PCIe (default) & SATA interface
Power Requirements	AT/ATX mode (by jumper setting default-AT) 4-pin power connector (right angle) for DC power input Single power 12V DC input
I/O	Serial port x 4 - COM1/3/4: RS232 1 x 10-pin 1.0mm JST connector. (COM3/4 optional) - COM2: RS232/422/485, 1 x 10-pin 1.0mm JST connector4-in/4-out GPIO One 2 x 7 2.0mm pin header with SMBus/power on-off/system reset/power/storage LED One 4-pin fan connector support PWM fan
Optional function	TPM module (EBK-TPM)
Dimensions	146mm (L) x 102mm (W) (5.7” x 4.0”)
Environment	Board level operating temperatures: -40˚C~85˚C
Relative humidity	10% to 90% (operating, non-condensing) 5% to 95% (non-operating, non-condensing)
Certifications	Meet CE FCC Class A

EBC 357X-E3950 (P/N: 10E00035700X0) RoHS Compliant
Low power embedded board with Intel Atom® processor E3950 and extended -40˚C~85˚C, with HDMI/VGA/LVDS,
2 x USB 3.0, 4 x USB 2.0, 2 x COMs, 1 x M.2 B key, 2 x Gigabit LAN, 1 x SATA

EBC 357X-E3930 (P/N: 10E00035701X0) RoHS Compliant
Low power embedded board with Intel Atom® processor E3930 and extended -40˚C~85˚C, with HDMI/VGA/LVDS,
2 x USB 3.0, 4 x USB 2.0, 2 x COMs, 1 x M.2 B key, 2 x Gigabit LAN, 1 x SATA

Optional Accessories

7P+15P SATA cable (P/N: 60233AT136X00)

COM port cable (P/N: 60233SIO62X00)

Driver
Date	Description	Version	OS	Download
2019-10-24	Chipset		Win 10 64-bit	5.29MB
2019-10-24	Graphic		Win 10 64-bit	208.5MB
2019-10-24	Serial I/O		Win 10 64-bit	3.05MB
2019-10-24	TXE		Win 10 64-bit	166.25MB

Manual
Date	Description	Version	OS	Download
2016-10-17	Quick Guide		Windows	3.01MB
2019-10-31	Use Manual		Windows	7.06MB
