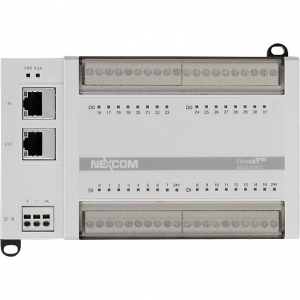

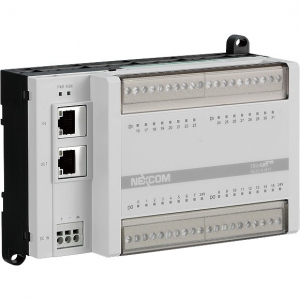

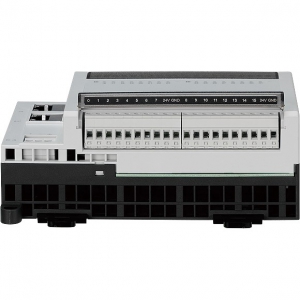

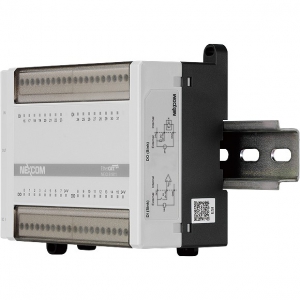

NEIO-B1811/B1812

Mô-đun EtherCAT slave đầu ra/đầu vào kỹ thuật số 32-CH

Giá: Liên hệ

Tính năng chính:

Thiết kế vỏ dây an toàn
Vít ở thiết bị đầu cuối có thể tháo rời
Dấu pin phân bổ luân chuyển
Chỉ báo đèn LED trên mô-đun
Wiring label thân thiện với người dùng.
Hình thức lắp đặt đa dạng 16-CH digital input 16-CH digital output

Báo giá sản phẩm

Datasheet (PDF)

NEIO-B1811 là mô-đun EtherCAT slave đầu vào kỹ thuật số 16-CH/16-CH. Đầu vào điện áp của NEIO-B1811 là 24 VDC tuân thủ tiêu chuẩn IEC-61131-2. Điện áp đầu ra bình thường là 24 VDC, và chúng hỗ trợ các loại tải điện trở, cảm ứng.

NEIO-B1812 là mô-đun EtherCAT slave đầu vào kỹ thuật số 16-CH/16-CH. Bộ lọc đầu vào của NEIO-B1812 là 1ms và điện áp đầu vào bình thường của nó là 24 VDC. Điện áp đầu ra bình thường của nó là 24 VDC, và nó hỗ trợ 3 loại tải - điện trở, điện cảm và điện dung. Tất cả các mô-đun NEIO được cung cấp bảo vệ cách ly cao và được xác minh bằng công cụ kiểm tra tuân thủ EtherCAT. Mô-đun I/O hỗn hợp thường được sử dụng cho một số kênh DI / O cho thiết bị tự động hóa cần thiết. Các mô-đun DI/O hỗn hợp cùng với các mô-đun DI hoặc DO thuần túy cung cấp lựa chọn mô-đun linh hoạt hơn cho người dùng các ứng dụng.

Digital Input	NEIO-B1811: Type: PNP Input Voltage: 24 VDC On-State Voltage, "1": - 15~30 VDC (IEC 61131-2 type 1) - 11~30 VDC (IEC 61131-2 type 2/3) Off-State Voltage, "0": 0~5 VDC (IEC 61131-2 type 1/2/3) Inpurt Filter: 3 msNEIO-B1812: Type: PNP/NPN Input Voltage: 24 VDC On-State Voltage, "1": 9~24 VDC/0~15 VDC Off-State Voltage, "0": 0~8 VDC/16~24 VDC Inpurt Filter: 1 ms
NexGMC IDE	EtherCAT devices offline edit and online scan EtherCAT master configuration PDO mapping editOnline SDO edit Export ENICiA 402 device operation: PP/PV/PT/CSPSingle axis edit and operation Group axes edit and operationI/O mapping edit and operation Provide simulation operation mode
Digital Output	NEIO-B1811: Type: NPN Output Voltage: 24 VDC Load Type: Resistive,inductive Max. Output Current: 500 mA/ch Switching Times: - Off to On: 100 μs - On to Off:150 μsNEIO-B1812: Type: PNP Output Voltage: 24 VDC Load Type: Resistive, inductive, capacitive Max. Output Current: 500 mA/ch Switching Times: - Off to On: 100 μs - On to Off: 150 μs
I/O Interface-Front	Protocol : EtherCAT Bus interface: 2 x RJ-45 Media: Ethernet cable (min. CAT5), shielded Distance between stations: maixmum. 100m (100BASE-TX) Data transfer rate: 100M baud
Communication	Protocol : EtherCAT Bus interface: 2 x RJ-45 Media: Ethernet cable (min. CAT5), shielded Distance between stations: maixmum. 100m (100BASE-TX) Data transfer rate: 100M baud
Power Requirements	DC input range: DC 24V ±20% with over-voltage and reversed-voltage protection NEIO-B1811 - Power Consumption: 2.2 WNEIO-B1812 - Power Consumption: 2.2 W
Common Section	Electrical isolation: 2.5 kV (power contact) Operating temperature: 0°C to 55°C Storage temperature: -40°C to 85°C Relative humidity: 5~95%, non-condensation, non-operating Shock: IEC 60068-2-27Vibration: IEC 60068-2-6, IEC 60068-2-64 Enclosure type rating: IP20 Mounting type: din-rail (35mm), wall-mount Dimesions (mm): 155 (W) x 115 (H) x 57.4 (D)
Certifications	CE FCC Class A

NEIO-B1811 (P/N: 10J80181100X0)

32-CH digital input/output EtherCAT module

NEIO-B1812 (P/N: 10J80181200X0)

32-CH digital input/output EtherCAT module

AC to DC din rail power supply (P/N: 7440060001X00)

60W 24V/2.5A for NISE

Driver
Date	Description	Version	OS	Download
2017-03-07	ESI		Windows	0MB

Driver
Date	Description	Version	OS	Download
2019-02-19	NEIO-B1811 Quick Reference Guide		Windows	0.2MB
2019-02-19	NEIO-B1812 Quick Reference Guide		Windows	0.21MB
2017-04-21	User Manual		Windows	6.54MB
