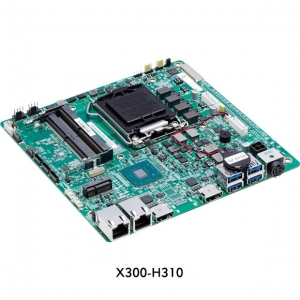

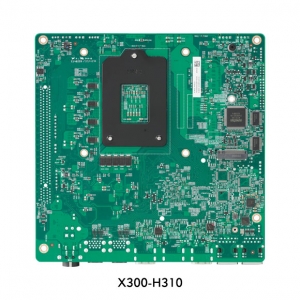

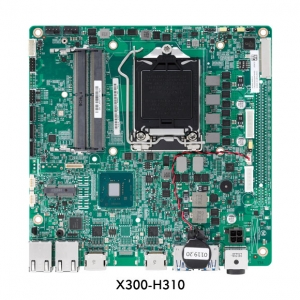

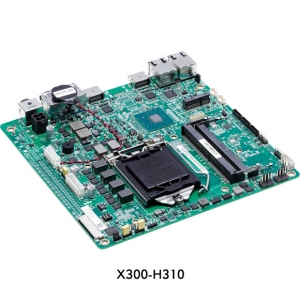

X300

Mini-ITX, 8th Generation Intel® Core™ i7/ i5/ i3 Process Family with Q370/H310 HDMI, LVDS, M.2M, M.2E, 2 x GbE, 10 x USB, 3 x COM, 12V DC

Giá: Liên hệ

Tính năng chính:

Hỗ trợ bộ vi xử lý socket LGA1151 thế hệ thứ 8 Intel® Core™ i7/i5/ i3 (codenamed Coffeelake)
Intel® Q370/H310 chipset
2 x 260-pin SO-DIMM DDR4 up to 32GB
Triple display: HDMI/ LVDS
2 x GbE với Intel® I219-LM and i211-AT
1 x M.2 2230 Key E
1 x SATA 3.0 (Q370)
3 x COM, 10 x USB, 1 x Audio
1 x PCIe x16 (Q370) hoặc 1 x LVDS (H310)

Báo giá sản phẩm

Datasheet (PDF)

X300-Q370 và X300-H310 là Mini-ITX Board với bộ vi xử lý Intel® Core ™ i7 / i5 / i3 thế hệ thứ 8 (tên mã Coffeelake), tích hợp đồ họa Intel® UHD Graphics 630. X300-Q370 / H310 hỗ trợ đa hiển thị qua HDMI (4K @ 60Hz) và LVDS (dual-channel 24-bit lên đến 1920 x 1200 @ 60Hz). Với 2 khe cắm DDR4 SO-DIMM, bộ nhớ tối đa hỗ trợ lên đến 32GB.

X300 nhúng chipset Intel® Q370 làm mặc định cung cấp 3 cổng HDMI, 4 serial, 4 cổng USB 3.0, 6 cổng USB 2.0, 2 cổng Gigabit Ethernet LAN, 1 khe PCIe x16 và 1 M.2 2230 Key E với giao diện Wi-Fi. Nguồn điện đầu vào là 12V DC. Với chipset Intel® H310 tùy chọn, X300 chuyển PCIe x16 sang LVDS để sử dụng đa chức năng. X300-Q370/H310 có màn hình đa năng, hỗ trợ I/O phong phú cho đa phương tiện cũng như nhiệm vụ quan trọng của các ứng dụng nhúng công nghiệp, chẳng hạn như Kiosk, biển báo kỹ thuật số, gaming, gateway...

CPU Support	Socket LGA1151, Intel® 8th and next-generation Core™ i7/i5/i3 processor, 14nm process - i3-8100T Quad cord, 3.10 GHz, TDP 35W - i5-8500T 6 cord, 2.10 GHz, TDP 35W - i7-8700T 6 cord, 2.40 GHz, TDP 35W
Chipset	Intel® PCH Q370Intel® PCH H310
Graphics	Intel® UHD Graphics 630
Main Memory	2 x 260-pin SO-DIMM socket, support up to DDR4 2400/2666MHz, non-ECC, un-buffered memory up to 32GB
Onboard LAN	2 x RJ45 connectors with Intel® I219-LM and i211-AT GbE controller support PXE boot from LAN, wake on LAN function
Display	Q370 - 3 x HDMI 2.0 connector (resolution up to 4096 x 2160 @ 60Hz)H310 - 2 x HDMI 2.0 connector (resolution up to 4096 x 2160 @ 60Hz) - 1 x LVDS (support dual-port, resolution up to 1920 x 1200 @ 60Hz)
I/O Interface	COM1:RS232/422/485, a 10-pin wafer with cable JST connector COM2/3: RS232, a 10-pin wafer with cable JST connector4-in/4-out GPIO USB 3.0 x 4 ports edge connector USB 2.0 x 2 ports by 6P, 2.5mm WtoB connector 1 x 5-pin connector with stand-by LED/PWR LED/HDD LED 2 x 4-pin connector support CPU/System fan 1 x 2-pin header support reset button 2 x 4-pin connector support line-out/mic-inQ370 - USB 2.0 x 4 ports by 2x5P, 2.0mm pin header - 1 x 4-pin header support power buttonH310 - USB 2.0 x 2 ports by 2x5P, 2.0mm pin header - 1 x 2-pin connector support power button
Expansion	Q370 - 1 x M.2 2230 Key E slot, support Wi-Fi with Bluetooth module - 1 x PCIe x16 slot - 1 x Onboard TPM2.0 ICH310 - 1 x M.2 2230 Key E slot, support Wifi with Bluetooth module - 1 x LVDS connector
Audio	Realtek ALC3236
Storage	Q370 - 1 x M.2 2280 Key M SSD with SATA/PCIe signal - 1 x 7-pin SATA 6Gb/s connector supports SATA-DOM - 1 x 4-pin connector for SATA powerH310 - 1 x M.2 2280 Key M SSD with SATA signal
Power Requirements	5-pin DC power input jack on edge I/O+12V DC input only AT/ATX mode (by jumper setting default-AT) 4-pin power connector (right angle) for DC power input+12V DC input only
Environment	Operating temperature: 0°C to 60°C Humidity: 95% (non-condensing)
Certification	Meet CE (EMC EN55032 +EN55024) FCC Class A (EMI part 15B)
Dimensions	170mm (L) x 170mm (W) (6.7”x 6.7”)

X300-Q370 (P/N: 10W10X30002X0)
Mini-ITX, 8th generation Intel® Core™ Coffeelake processor, PCH Q370 with 3 x HDMI, 1 x PCIe x16, 1 x SATA, M.2M, M.2E, 2 x GbE,10 x USB, 3 x COM, 12V DC input

X300-H310 (P/N: 10W10X30003X0)
Mini-ITX, 8th Generation Intel® Core™ Coffeelake processor, PCH H310 with 2 x HDMI, 1 x LVDS, M.2M, M.2E, 2 x GbE,10 x USB, 3 x COM, 12V DC input

Driver
Date	Description	Version	OS	Download
2021-01-29	Audio		Windows
2021-01-29	Chipset		Windows
2021-01-29	Ethernet		Windows
2021-01-29	Graphics		Windows
2021-01-29	ME		Windows

Manual
Date	Description	Version	OS	Download
2021-01-29	Quick Guide		Windows
