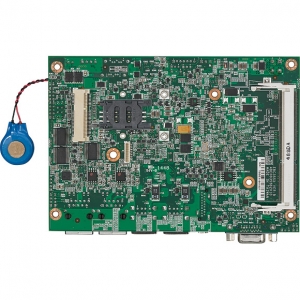

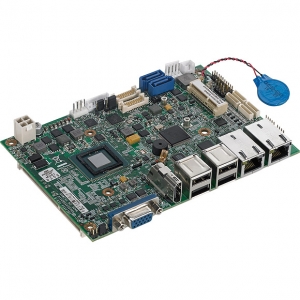

EBC 355X

3.5" ECX On-board Intel® Atom™ Processor E3800 Product Family HDMI/VGA/1 x24/48-bit LVDS Dual Channel, Dual Mini-PCIe

Giá: Liên hệ

Tính năng chính:

On-board Intel® Atom™ Processor E3800 Product Family
One 204-pin SO-DIMM socket supports up to 8 GB DDR3L 1066/1333 MHz SDRAM
Display: HDMI/VGA/1 x LVDS (2 x DF13 20-pin 24/48-bit Single channel)
2 x Mini-PCIe
2 x Intel® i210 PCI Express Gigabit Ethernet
2 x SATA 2.0
4 x USB 2.0, 4-in/4-out GPIO, Mic-in, Speak out
Serial port: 3 x RS232, 1 x RS232/422/485 port
Support AT/ATX mode and single +12VDC input

Báo giá sản phẩm

Datasheet (PDF)

Dòng bo mạch 3.5" EBC 355X dựa trên dòng sản phẩm E3800 bộ xử lý SoC Intel® Atom ™ đa lõi (trước đây có tên mã là" Bay Trail "). Loạt bo mạch 3.5" này hoạt động ở dải nhiệt độ rộng với mức tiêu thụ điện năng thấp và có cổng USB 2.0 và Đồ họa Intel® thế hệ 7 hỗ trợ đa màn hình. Dòng bo mạch 3,5 inch EBC 355X của NEXCOM hướng đến các ứng dụng nhúng. Dòng EBC 355X hỗ trợ bộ nhớ tối đa 8GB DDR3L SDRAM. Nó cũng cung cấp bốn USB 2.0 các cổng cùng với ba đầu ra hiển thị VGA, HDMI và LVDS để mang lại sự linh hoạt trong việc hỗ trợ nhiều loại thiết bị ngoại vi và màn hình kép. Bo mạch 3,5” cung cấp hoạt động đáng tin cậy trong phạm vi nhiệt độ hoạt động rộng từ -40 đến 85 độ C. EBC Dòng 355X lý tưởng cho các thiết bị di động chạy bằng pin, bảng HMI đa phương tiện, hệ thống ngoài trời được lắp đặt trong môi trường khắc nghiệt, tự động hóa gia đình và máy khách mỏng.

CPU Support	Support Intel® Atom™ processor E3800 product family
Main Memory	Single 204-pin SO-DIMM socket supports up to 8GB DDR3L 1066/1333 MHz SDRAM
Platform Control Hub	Atom™ processor E3800 product family (formerly codenamed "Bay Trail-I")
BIOS	AMI System BIOSPlug and play support Advanced Power Management and Advanced Configuration & Power Interface support
Display	Integrated Intel® Gen.7 Graphics EngineSupports VGA and HDMI interface Analog VGA interface: 1 xDB-15 connector, resolution up to 1920 x 1200 @75Hz HDMI interface: 1 x HDMI Connector, resolution up to 1920 x 1200 LVDS interface: 1 x dual (24/48-bit) LVDS panel, resolution up to 1920 x 1200 DF13 20-pin LVDS connector for internal connection
Audio	Realtek ALC886 CODEC for High Definition: 1 x 4 2.0 pitch pin-header for Mic-in 1 x 4 2.0 pitch pin-header for Line-out 1 x 5 2.0 pitch pin-header for speaker out
On-board LAN	2 x Intel® i210 Gigabit EthernetSupport PXE boot from LAN, wake on LAN function
Expansion	2 x Mini-PCIe
I/O Interface	Serial port: 4 ports COM1, 3, 4 support RS232 with a 10-pin box header COM2 support RS232/422/485 with 10-pin box header USB 2.0: 4 ports 4 x ports edge connector8 GPIO lines via header (GPI 0~3 and GPO0~3) TTL level (0/5V) On-board power LED and HDD active LED pin header 1 x 4-pin fan connector (for CPU) 1 x keyboard/mouse pin header Onboard buzzer/SMBus2.0/reset SW/on & off switch button
Edge I/O Interface	1 x VGA connector 1 x HDMI connector 2 x dual-stack USB 2.0 connector 2 x RJ45 with LED connector
Watchdog Timer	Watchdog time-out can be programmable by software from 1 second to 255 seconds and from 1 minute to 255 minutes (tolerance 15% under room temperature 25°C)
Storage	2 x SATA2.0 ports
System Monitor	Monitoring of 4 voltages and 2 temperatures4 voltage (Vcore, +12V, +3.3V, 5V) 2 temperatures (CPU, system)1 fan speed detection
On-board RTC	On-chip RTC with battery backup 1 x external Li-ion battery
Power Requirements	Power requirement: +12V DC Input One 4-pin power connector
Dimensions	146mm (L) x 102mm (W) 5.7" x 4.0"
Environment	Board Level Operating temperatures: -40°C to 85°C Storage temperatures: -40°C to 85°C Relative humidity: 10% to 90% (operating, non-condensing) 5% to 95% (non-operating, non-condensing)
Certifications	Meet CE FCC Class A

EBC 355X-E3826 (P/N: TBD)
RoHS Compliant Low power embedded board with Intel® Atom™ processor E3826 and extended -40°C to + 85°C w/ HDMI/24/48bit LVDS/4 x USB2.0/4 x COMs/2 x Mini-PCIe/2 x Gigabit LAN/2 x SATA

EBC 355X-E3845 (P/N: TBD)
RoHS Compliant Low power embedded board with Intel® Atom™ processor E3845 and extended -40°C to + 85°C w/ HDMI/24/48bit LVDS/4 x USB2.0/4 x COMs/2 x Mini-PCIe/2 x Gigabit LAN/2 x SATA

Driver
Date	Description	Version	OS	Download
2014-03-26	Audio		Windows	95.24MB
2015-10-26	Chipset		Windows	1.57MB
2015-09-07	Graphic		Windows7 64bit	106.17MB
2015-09-07	Graphic		Windows7 32bit	82.15MB
2014-03-26	Intel Sideband Fabric Driver		Windows	1.31MB
2015-10-26	LAN		Windows7 32bit	22.97MB
2015-10-26	LAN		Windows7 64bit	52.99MB
2015-10-26	TXE		Windows	45.91MB
2015-10-26	USB		Windows	5.22MB

Manual
Date	Description	Version	OS	Download
2015-03-03	Quick Guide		Windows	2.17MB
2015-04-07	User Manual		Windows	4.95MB
