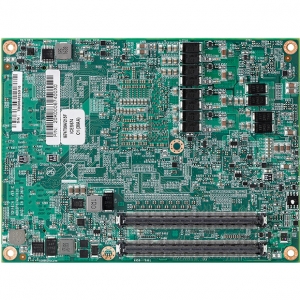

ICES 674

COM Express Type 6-pinouts, 6/7th Gen. Intel® Core™/Xeon® Processors

Giá: Liên hệ

Tính năng chính:

Onboard 6/7th Gen Intel® Core™ i7/i5/i3/Xeon® + PCH QM175/CM238 (optional)
2 channel DDR4 with non-ECC/SO-DIMM 2133MHZ up to 32GB
Support display LVDS/VGA/DDI 1/DDI 2
PCIe x16/8 PCIe x1, 4 x USB 3.0, 8 x USB 2.0, 4 x SATA 3.0 and GBE

Báo giá sản phẩm

Datasheet (PDF)

ICES 674 là mô-đun cơ bản COM express type 6-pinout có chipset Intel® 100 series PCH hỗ trợ Intel® thế hệ thứ 6 và thứ 7 Intel® Core ™ với khe cắm Dual DDR4 SO-DIMM lên đến 32GB DDR4 2400MHz SDRAM. Công cụ đồ họa Intel® HD tích hợp ICES 674 hỗ trợ hoặc mở rộng qua đồ họa PCI express 1 x 16 làn và hỗ trợ ba DDI (Giao diện hiển thị kỹ thuật số) theo tiêu chuẩn của đặc điểm kỹ thuật PICMG COM2.0. Nó cho phép bo mạch mang loại 6 chân thực hiện DDI và giao diện VGA kế thừa. Với mô-đun COM express 125 x 95mm type 6, bo mạch được cung cấp với nhiều biến thể bộ xử lý: Intel® Core ™ i7 / i5 với lõi tứ hoặc lõi kép. Mô-đun cơ bản ICES 674 COM express hiệu suất cao hỗ trợ 4 x USB 3.0 / 8 x USB 2.0, 4 x SATA 3.0 và 8 x PCIe x 1 thông qua ICEB 8060 do NEXCOM thiết kế cũng như giải pháp tùy chỉnh cho các dự án nhúng của bạn.

CPU/Chipset	Support Intel® Mobile QM175Intel® i7-7820EQ Core™ i7, 4 x 3.0 GHz (3.7 GHz), GT2, 45/35 W Intel® i7-6820EQ Core™ i7, 4 x 2.8 GHz (3.5 GHz), 45 W Intel® i7-6822EQ Core™ i7, 4 x 2.0 GHz (2.8 GHz), 25 W Intel® i5-7440EQ Core™ i5, 4 x 2.9 GHz (3.6 GHz), GT2, 45/35 W Intel® i5-7442EQ Core™ i5, 4 x 2.1 GHz (2.9 GHz), GT2, 25 W Intel® i5-6440EQ Core™ i5, 4 x 2.7 GHz (3.4 GHz), 45 W Intel® i5-6442EQ Core™ i5, 4 x 1.9 GHz (2.7 GHz), 25 W
Main Memory	Dual-channel DDR4 SO-DIMM memory socket with non-ECC support, up to 32 GB 2133/2400MHZ
Display	Integrated Intel® Gen 9 graphics graphic engine 1 x VGA connector (resolution up to 1920 x 1080 @ 60Hz) 1 x LVDS connector (resolution up to 1920 x1080 @ 60Hz) DDI 1/2 port configurable to HDMI 1.4/DVI/DisplayPort1.2 HDMI up to 4096 x 2160 @ 30/24Hz, DVI up to 1920 x1200 @ 60Hz, DP up to 4096 x 2304 @ 60Hz)
BIOS	Up to 1 x 8MB (128Mb) SPI flash ROMsAMI (UEFI)
COM Express Connector	AB : LVDS, VGA (VGA/eDP co-lay), 1 x Gbe LAN, 6 x PCIe x1, HD Audio,4 x SATA III, 8 x USB 2.0, LPC Bus, SM Bus/I2C, 2 x COM, GPIO 8-bitCD: eDP (VGA/eDP co-lay), DDI1, DDI2, 1 x PCIe x16, 2 x PCIe x1, 4 x USB 3.0
Power Requirement	+12VDC, +5Vsb Support both AT and ATX power supply mode
Dimensions	125mm (W) x 95mm (L)
Environment	Board level operation temperture : -15°C to 60°C Storage temperture : -20˚C to 85˚C Relative humidty: - 10% to 95% (operating, non-condensing) - 5% to 95% (non-operating, non-condensing)
Certifications	Meet CE/FCC Class A

Barebone

ICES 674 (P/N: 10K00067400X0)
On-board Intel^® 7th i7-7820E processor, w/DDR4 SO-DIMM, support multiple display VGA/LVDSD/DDI1/2, 4 x SATA III, 1x GbE LAN, 2 x COM, 4 x USB 3.0, 8 x USB 2.0, HD audio, 8bit GPIO

ICES 674-644EQ (P/N: 10K00067401X0)
On-board Intel^® 6th ICES 674-644 EQ processor, w/DDR4 SO-DIMM, support multiple display VGA/LVDSD/DDI1/2, 4 x SATA III, 1 x GbE LAN, 2 x COM, 4 x USB 3.0, 8 x USB 2.0, HD audio, 8-bit GPIO

Optional Accessories
ICES 674 heat spreader thermal pad screw (P/N: 79K0067401X00)

ICES 674 CPU cooler fan heat sink screw (P/N: 79K0067402X00)

Notice
Heat spreader: The heat spreader acts as a thermal coupling device to the module and is thermally coupled to the CPU via a thermal gap filler. On some modules, it may also be thermally coupled to other heat-generating components with the use of additional thermal gap fillers. Although the heat spreader is the thermal interface where most of the heat generated by the module is dissipated, it is not to be considered as a heatsink. It has been designed as a thermal interface between the module and the application-specific thermal solution.

Driver
Date	Description	Version	OS	Download
2019-10-29	Audio		Win 10	273.89MB
2019-10-29	Chipset		Win 10	2.68MB
2019-10-29	Grpahics		Win 10	359.67MB
2019-10-29	LAN		Win 10	93.86MB
2019-10-29	ME		Win 10	87.64MB

Manual
Date	Description	Version	OS	Download
2019-10-31	Quick Guide		Win 10	0.5MB
