Máy tính và camera giám sát cho hệ thống logistic cảng biển

Tại cảng biển truyền thống, nơi công tác quản lý check in - check out vẫn hoàn toàn dựa vào sức người thì đến nay, xu hướng quản lý cảng biển thông minh dưới sự hỗ trợ của các thiết bị máy móc hiện đại đã đem lại tác động tích cực.

Xây dựng cảng biển thông minh d­ưới sự quản lý và điều hành của máy tính công nghiệp, tình trạng ùn tắc, ứ đọng vận tải sẽ được giải quyết gần như hoàn toàn. Cụ thể, với hệ thống camera giám sát cùng những thuật toán chuyên biệt, hệ thống sẽ dễ dàng nhận dạng, phân loại và điều chỉnh lộ tuyến di chuyển cho các xe vận tải cũng như các tàu biển có nhu cầu xuất, nhập cảng.

Hãy cùng khám phá giải pháp phần cứng của NEXCOM ngay sau đây.

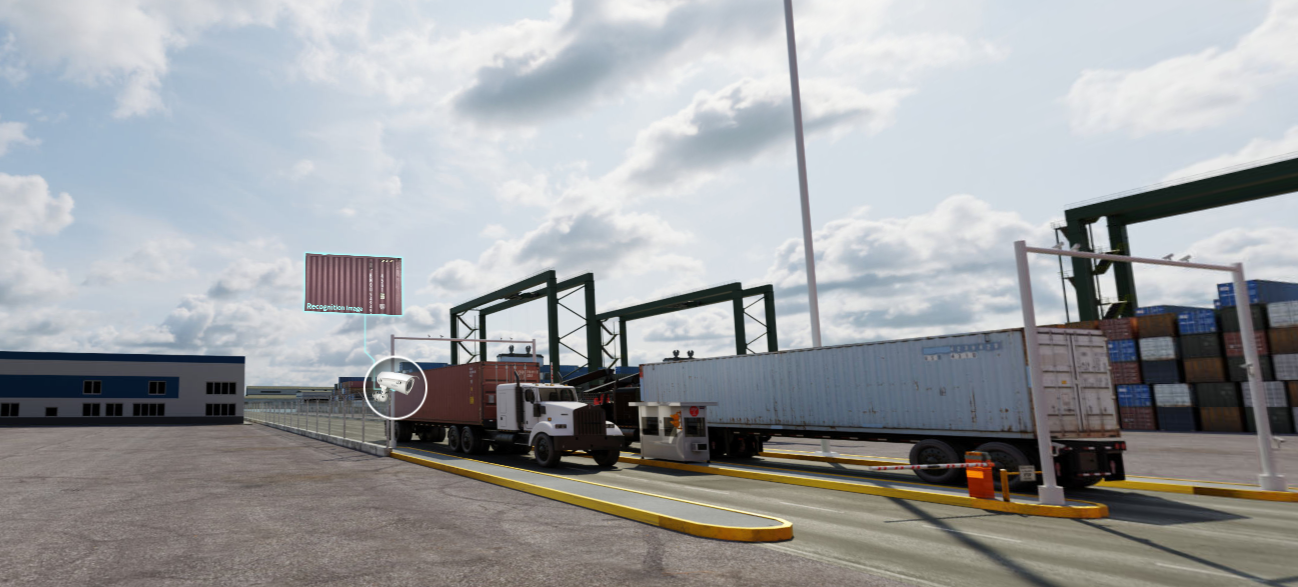

1. Camera OCR tại cổng

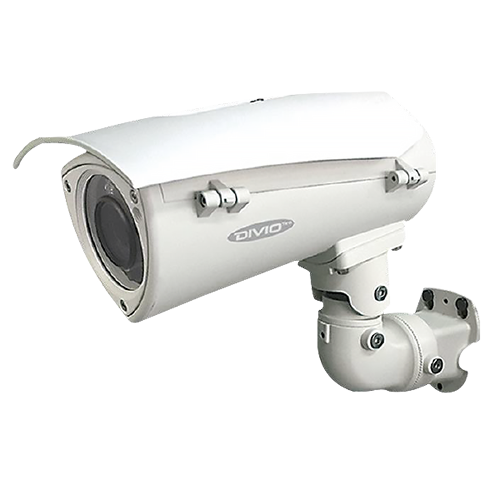

TBR923-W

High Speed Apllication, SmartCatch ll™ SoC, H.265 5MP, 12-40mm Motorized Lens, White LED Light

  • SmartCatch ll™ SoC LPR mode & overview mode
  • 1/1.8” 6MP Sony STARVIS progressive CMOS sensor
  • 5-Megapixel resolution @ 30 fps, support H.265
  • 12~40mm motorized P-iris Lens, F1.8
  • White LED illuminator: Up to 60M (196ft) white LED Distance



SmartCatch đảm bảo hình ảnh biển số xe rõ ràng, nhất quán và chính xác. Với chế độ LPR, máy ảnh có thể ghi lại biển số xe có độ tương phản cao từ các phương tiện di chuyển để tăng độ chính xác nhận biết. Với chế độ tổng quan, người dùng cũng có thể theo dõi toàn bộ khu vực bằng hình ảnh rõ ràng cả ngày.

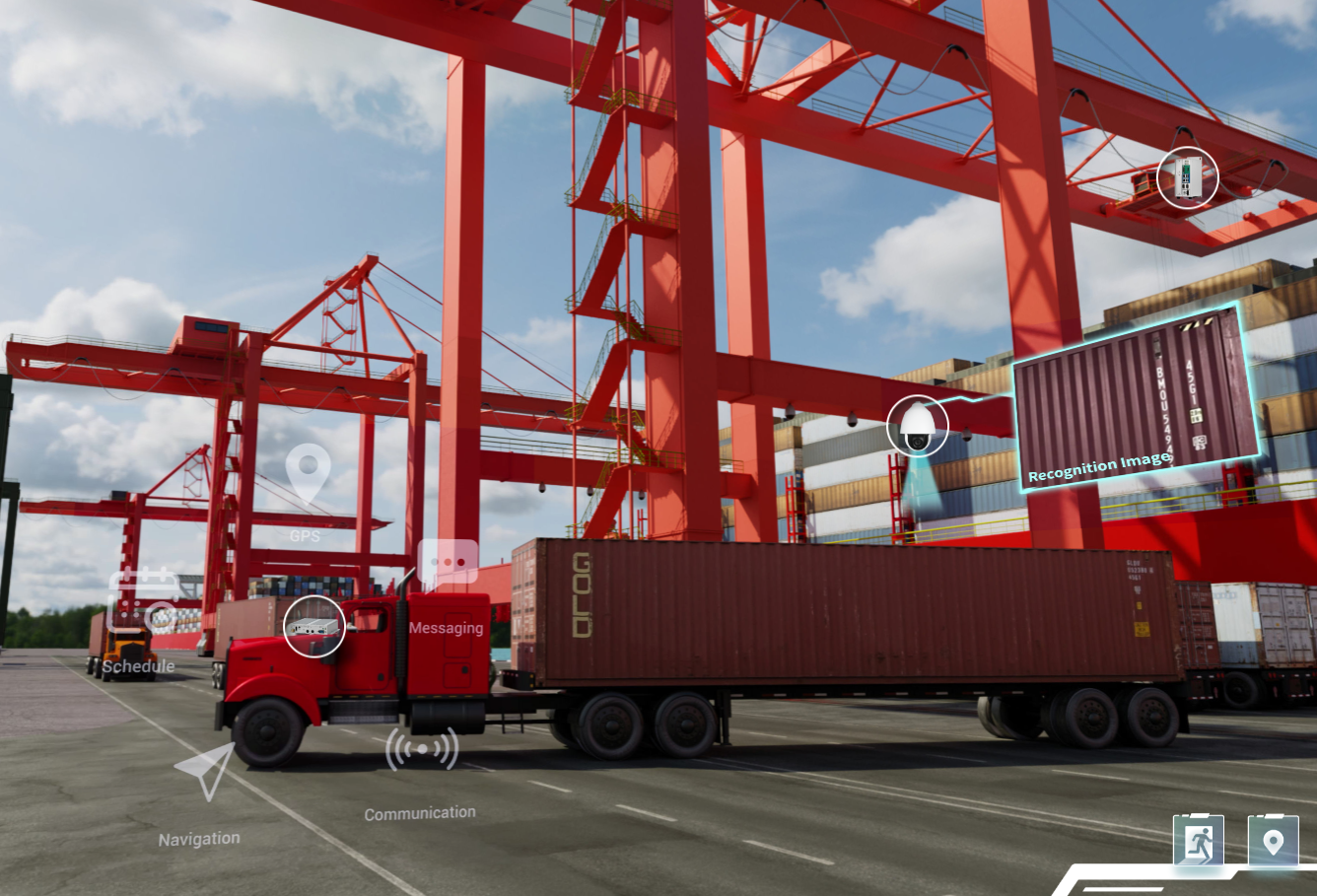

2. Giải pháp hậu cần cảng biển



2.1 Máy tính công nghiệp lắp trên xe | Vehicle Telematics Computer

Sê-ri VTC, máy tính được thiết kế lắp đặt trên những phương tiện như xe tải, xe buýt, xe lửa và tàu hàng hải. Các máy tính nhỏ gọn của NEXCOM được phân biệt bởi vô số giao diện I/O cho phép kết nối với các tính năng trong xe khác nhau và đáp ứng các yêu cầu ứng dụng tùy ý.

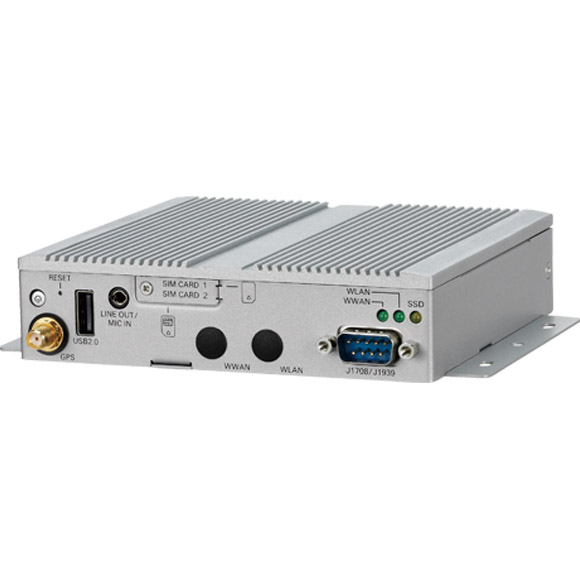

VTC 1910-S

Intel Atom® E3815

  • Palm size and ruggedized design
  • Built-in 1 x CAN 2.0B, U-blox M8N GPS
  • Rich I/O interface. 2 x RS232 (TX/ RX), 1 x RS485 (TX/ RX), 3 x DI, 3 x DO
  • Dual SIM cards for WWAN modules
  • CE/ FCC/ E13 mark conformity



VTC 1910-S, máy tính trang bị bộ xử lý Intel Atom® E3815, được thiết kế cho môi trường lắp đặt trên xe khắc nghiệt với tiêu chuẩn quân sự nghiêm ngặt MIL-STD-810G. Nó được thiết kế đặc biệt cho các phương tiện có không gian hạn chế để đặt hệ thống máy tính.

VTC 1910-S hỗ trợ CAN 2.0B cho chẩn đoán xe và quản lý hành vi lái xe cũng như máy thu GPS nâng cao hỗ trợ GPS/GLONASS/QZSS/Galileo/Beidou. Với 2khe cắm bên ngoài, nó có thể hỗ trợ chất lượng kết nối tốt hơn bằng phần mềm. VTC 1910-S linh hoạt để đáp ứng các nhu cầu khác nhau cho các ứng dụng viễn thông.

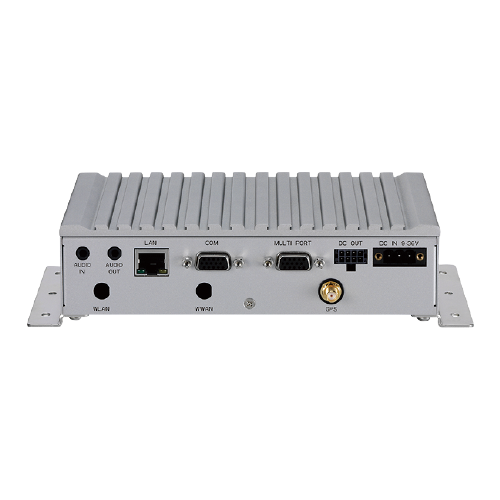

VTC 1020

Intel Atom® x5-E3930 processor

  • Compact and fanless design with 2.5”SATA3.0 storage
  • Built-in GPS receiver with optional dead reckoning function
  • Built-in CAN bus 2.0B, optional OBD SAE J1939/J1708
  • 5 x RS232 and 2 x RS485
  • Smart power management with ignition on/off delay via software control and low voltage protection



VTC 1020, máy tính nhỏ gọn được thiết kế cho môi trường lắp đặt trên xe khắc nghiệt. VTC 1020 hỗ trợ CAN 2.0b và giao diện OBD tùy chọn (SAE J1939) để chẩn đoán xe và quản lý hành vi lái xe. Một máy thu GPS tiên tiến hỗ trợ GPS/Gloness/QZSS/Galileo/Beidou và một mô -đun tính toán đã chết tùy chọn cũng có sẵn.

VTC 1020 có dữ liệu không dây WLAN và WWAN và kết nối giọng nói. Với khe cắm SIM bên ngoài cho phép người dùng truy cập thẻ SIM một cách thuận tiện. VTC 1020 cung cấp sự linh hoạt để đáp ứng các nhu cầu khác nhau cho các ứng dụng viễn thông, chẳng hạn như: quản lý đội tàu, hệ thống vá lỗi và giám sát hành vi lái xe.



2.2. Máy tính cảm ứng lắp trên xe | Vehicle Panel Computer

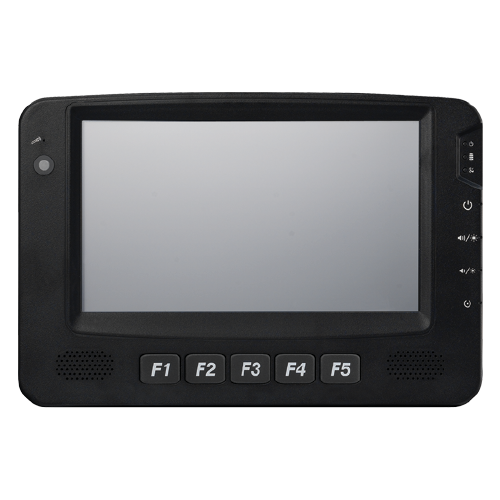

VMC 1100

Intel Atom® E3825

  • 7" WVGA TFT LCD Monitor with resistive touch screen
  • On screen programmable F1 ~ F5 function keys
  • Dual CAN bus 2.0B and optional OBDII (SAE J1939) for car diagnostic
  • Wide Range DC input 9 ~ 36V
  • Compact and fanless design



VMC 1100, máy tính cảm ứng gắn xe 7 inch thế hệ mới, được thiết kế cho ứng dụng logistic và các ứng dụng cảng theo dõi xe thời gian thực. Đối với giao tiếp thời gian thực giữa trình điều khiển và phòng điều khiển trung tâm, VMC 1100 cung cấp khả năng kết nối không dây từ GPS, WLAN đến WWAN. Để có thêm dữ liệu từ các phụ kiện, nó cung cấp kết nối RS-232, RS-485, USB 2.0, GPIO và LAN. Dual CANBUS 2.0B (Giao thức OBDII và J1939), đầu vào analog và PWM có thể giúp nhận trạng thái xe nhanh chóng và chính xác hơn.

Do các tính năng độc đáo ở trên, VMC 1100 là hoàn hảo để sử dụng trong ứng dụng cảng biển từ container, xe nâng và thiết bị đóng gói container.

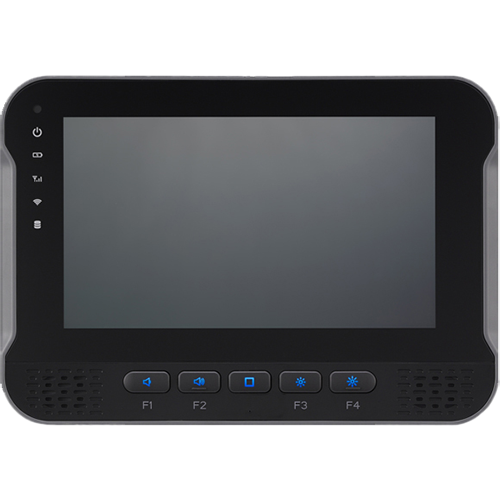

VMC 2020

Intel Atom® x7-E3950

  • 8" TFT LCD monitor with projected capacitive touch screen
  • Resolution 1280 x 720, brightness 1,000nits
  • Touch panel cover thickness 3mm for IK08 protection
  • Wide range DC input 9V~60V DC in
  • Complete IP65 waterproof



VMC 2020, máy tính gắn trên xe 8 inch  mạnh mẽ, được thiết kế cho kho, cảng, logistic và thị trường xử lý vật liệu. VMC 2020 trang bị bộ xử lý Intel Atom® E3950 trên cả nền tảng Windows và Linux, IP65 và IK08. VMC 2020 có thể hỗ trợ camera analog x 4 (tùy chọn) cho mục đích bảo mật và mất ít hơn 1 giây để xem nội dung video.

Đầu vào công suất phạm vi rộng (9 ~ 60VDC) cho phép VMC 2020 có khả năng thiết lập trong các cơ sở khác nhau như xe nâng và các phương tiện vận tải. Thiết kế của các khe cắm mini-PCIe x 2 và 1 khe cắm M.2 được hỗ trợ cho thẻ WLAN/MSATA/Capture và kết nối không dây WWAN.

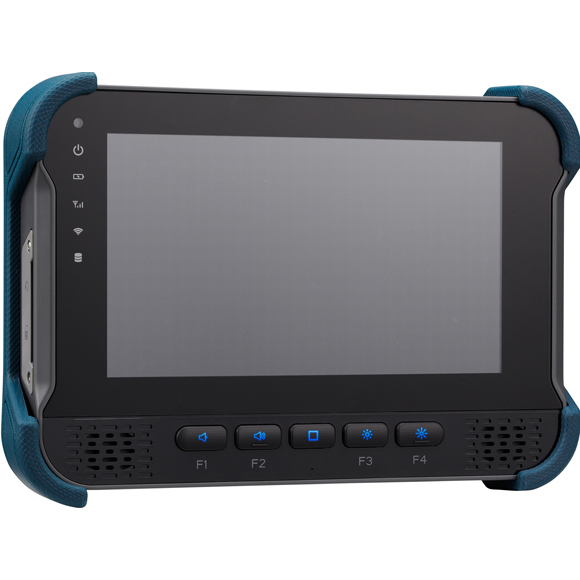

VMC 220

NXP i.MX 8M Quad processor

  • 8" TFT LCD monitor with projected capacitive touch screen
  • Resolution 1280 x 720, brightness 1,000nits
  • Touch panel cover thickness 3mm for IK08 protection
  • Wide range DC input 9V~60V DC in
  • Complete IP65 waterproof



VMC 220, máy tính gắn trên xe 8 inch mạnh mẽ, được thiết kế cho kho, cảng, logistic và thị trường xử lý vật liệu. Nó thực hiện bộ xử lý công suất thấp NXP I.MX 8M trên cả hai nền tảng Android (theo yêu cầu) và Linux và cung cấp IP65 và IK08.

VMC 220 hỗ trợ Camera Analog X 4 cho mục đích bảo mật và mất ít hơn 1 giây để xem nội dung video. Pin sao lưu tùy chọn có thể giúp sao lưu dữ liệu khi pin năng lượng xe cạn kiệt. Bảng điều khiển LCD cung cấp typ 1.000nits, đảm bảo khả năng hiển thị dưới ánh sáng mặt trời; 2 khe M.2 được thiết kế cho kết nối không dây WLAN và WWAN.



2.3 Màn hình công nghiệp lắp trên xe | Vehicle Mount Display

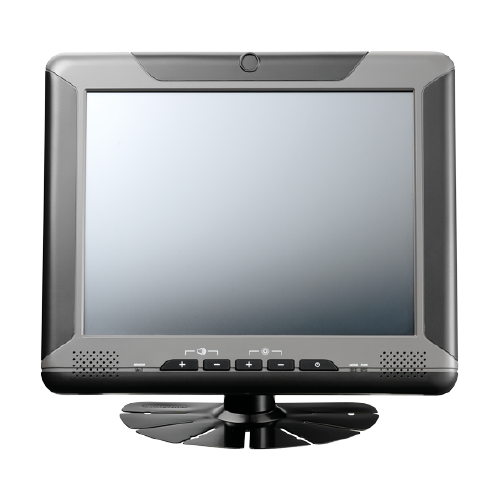

VMD 2002

8" SVGA Vehicle Mount Display

  • Automatic/Manual brightness control
  • On screen control buttons
  • Support USB 2.0 and card reader
  • Sunlight readable solution with 800cd/m2 high brightness LCD support
  • Front panel compliant with IP54



VMD 2002 là màn hình LCD TFT 8 inch cảm ứng 4-wire. Với các tính năng của đầu đọc USB/card, màn hình độ sáng cao và điều khiển độ sáng tự động, nó được thiết kế cho các ứng dụng trong xe. Để hỗ trợ giao diện VGA tiêu chuẩn, VMD 2002 được cấu hình để liên kết đến hầu hết các máy tính gắn trên xe. Những giao diện đó sẽ có lợi cho các kỹ thuật viên trong quá trình bảo trì. Bảng điều khiển phía trước của nó tuân thủ IP54 và nhiệt độ hoạt động đáp ứng các ứng dụng công nghiệp.

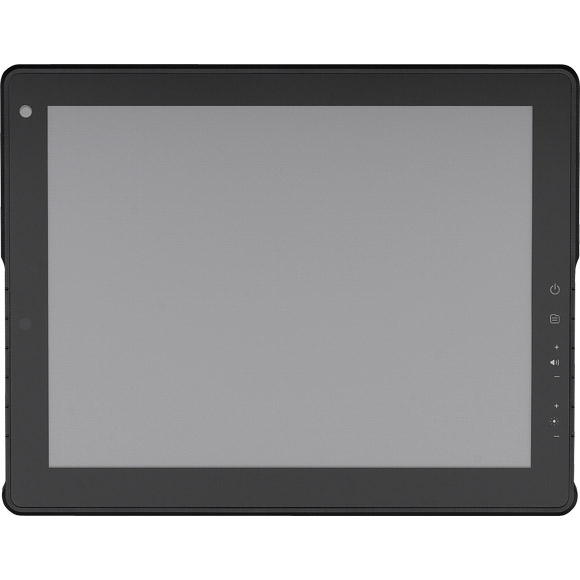

VMD 3002

10.4" XGA Vehicle Mounted Display

  • Projected capacitive touch screen with multi-touch
  • Support four CVBS inputs to connect rear view camera
  • High brightness display for outdoor applications
  • Compliant with IP65
  • Wide range power input 9 ~ 36VDC



VMD 3002 là màn hình LCD TFT 10,4 inch mạnh mẽ với độ sáng tăng cường, màn hình cảm ứng điện dung và loa hiệu suất cao. Nó được thiết kế với một cáp duy nhất để hợp nhất nguồn điện, hiển thị và tín hiệu điều khiển khác để dễ dàng cài đặt và bảo mật kết nối. Nó cũng có bốn đầu vào video analog để cung cấp video thời gian thực từ các camera xem phía sau đến màn hình.

Thiết kế cơ học VMD 3002 phù hợp với IP65. Với màn hình độ sáng cực cao 1000NITS và điều khiển độ sáng thích ứng, đây là một giải pháp lý tưởng cho các ứng dụng trong xe và ngoài trời.



3. Giải pháp Container Terminal

3.1 Camera OCR tại cần cẩu

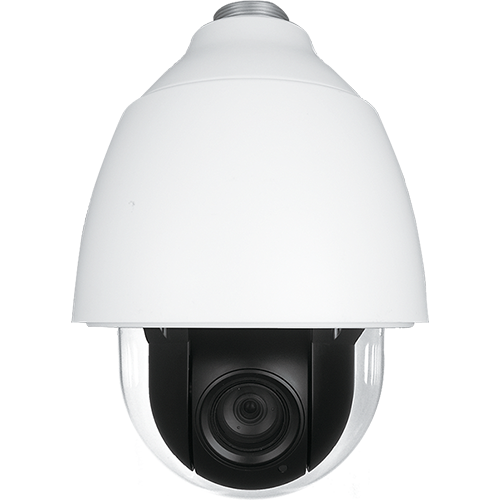

NDS285 PRO

300X, Auto Zoom Focus, Smart ICR

  • Q14- 2-Megapixel 1/2.8” SONY progressive scan CMOS sensor
  • 2-Megapixel resolution @ 60 fps Real-Time
  • H.265/H.264 /MJPEG compression
  • Quad streaming support/low latency streaming
  • 300X (30X optical lens, 10X digital lens) auto zoom focus

2MP H.265 at 30fps, 300X (30X Optical, 10X Digital), Auto Zoom Focus, Smart ICR, Extreme WDR, PoE+, Network Speed Dome



3.2. Rackmount NVR Platform

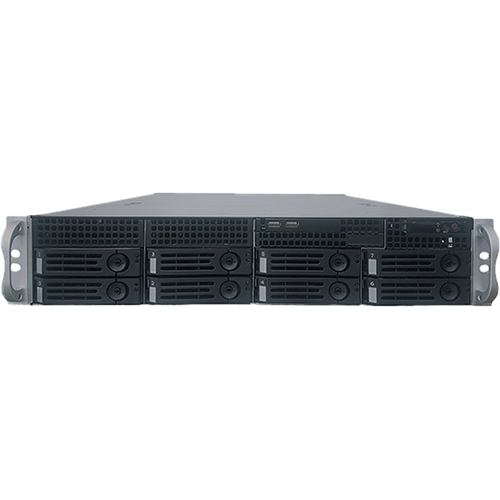

NViS 6308

Intel® 7th Generation Core™ Processors Family

  • 2U rackmount NVR with 1 x PCIe x16, 1 x PCIe x4, 1 x PCIe x1 slots available
  • Support Intel® 7th Gen Core™ processors family
  • 8 x 3.5" hot-swappable HDD trays
  • Triple display by 2 x HDMI + 1 x DVI-I
  • 1 x M.2 (Key M, 22 x 42mm) slot, support SATA 3.0



NVIS 6308 được trang bị Bộ xử lý Gen 7 Intel® Core ™, hỗ trợ bộ nhớ DDR4 2400/2133MH lên tới 64GB, cùng với bộ điều khiển đồ họa tích hợp Intel® HD đồ họa 630, với 3 đầu ra màn hình (2xHDMI, 1 x DVD-I) và nhiều khe mở rộng (1 x PCIE X16, 1 x PCIE X4, 1 x PCIE X1, 1 X M.2 giao diện và TPM), thực hiện tối đa 12 x USB (10 x USB 3.0/2 x USB 2.0), NVIS 6308 cung cấp bản ghi kỹ thuật số chất lượng cao trên máy ảnh IP có độ phân giải cao và một loạt các hệ thống khác nhau cho các ứng dụng NVR phổ biến.



3.3. EtherCAT Motion Controller

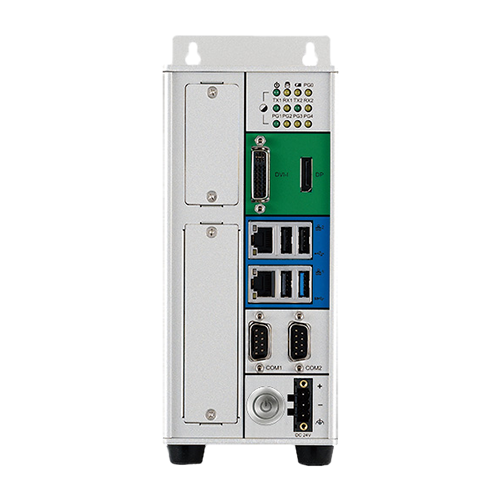

NIFE 200-M20

PC-based SoftPLC/ SoftMotion Controller

  • Onboard Intel® Celeron® J1900, 2.42GHz, 4G RAM
  • Front access 1 x 2.5”SSD/HDD tray and 1 x Fieldbus card socket
  • CODESYS Runtime license and WIN7/10 pre-installed
  • P20 for SoftPLC version, M20 for SoftMotion version
  • One non-Windows CPU core running CODESYS Runtime, standard PLCopen specifications



Được cài đặt sẵn CODESYS SoftMotion và hỗ trợ EtherCAT thời gian thực, bộ điều khiển SoftMotion tuân theo logic PLCopen (IEC 61131-3) và tiêu chuẩn điều khiển chuyển động PLCopen. Hơn nữa, bộ điều khiển này có hệ điều hành Windows, các thiết bị ngoại vi PC toàn diện và mở rộng I/O, tăng cường một loạt các card mở rộng và phần mềm bổ trợ của bên thứ ba. Do đó, lý tưởng để kiểm tra trực quan, UI/HMI 3D, CAD/CAM, bảo trì từ xa, ghi nhật ký dữ liệu của nhà sử học, tự chẩn đoán và quản lý năng lượng.

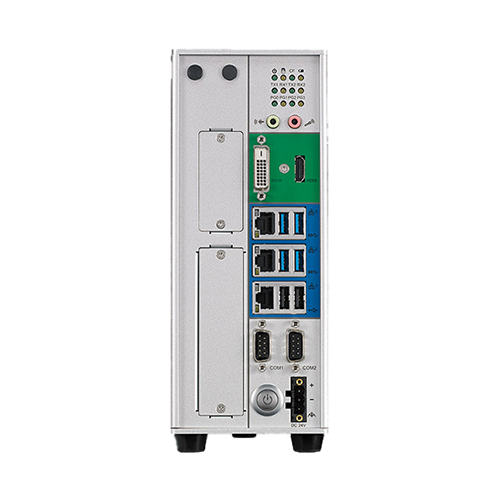

NIFE 300-M30

Intel® Core™ i, PC-based SoftPLC/ SoftMotion Controller

  • Support Intel® Gen 6/7th Socket-type CPU
  • Front access 1 x 2.5”SSD/HDD tray and 1 x Fieldbus card socket
  • CODESYS Runtime license and WIN7/10 pre-installed
  • P30 for SoftPLC version, M30 for SoftMotion version
  • One non-Windows CPU core running CODESYS Runtime, standard PLCopen specifications



Được cài đặt sẵn CODESYS SoftMotion và hỗ trợ EtherCAT thời gian thực, bộ điều khiển này tuân theo logic plcopen (IEC 61131-3) và tiêu chuẩn điều khiển chuyển động plcopen. Hơn nữa, bộ điều khiển SoftMotion có hệ điều hành Windows, các thiết bị ngoại vi PC toàn diện và mở rộng I/O, hỗ trợ nhiều thẻ mở rộng và phần mềm bổ trợ của bên thứ ba. Sản phẩm này là lý tưởng để kiểm tra trực quan, UI/HMI 3D, CAD/CAM, Bảo trì từ xa, Quản lý thiết kế tại địa phương, Ghi nhật ký dữ liệu của nhà sử học, Tự chẩn đoán và Quản lý năng lượng.
