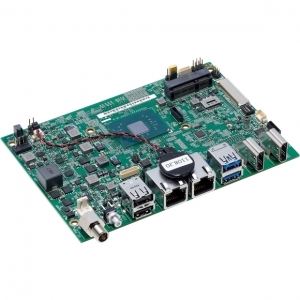

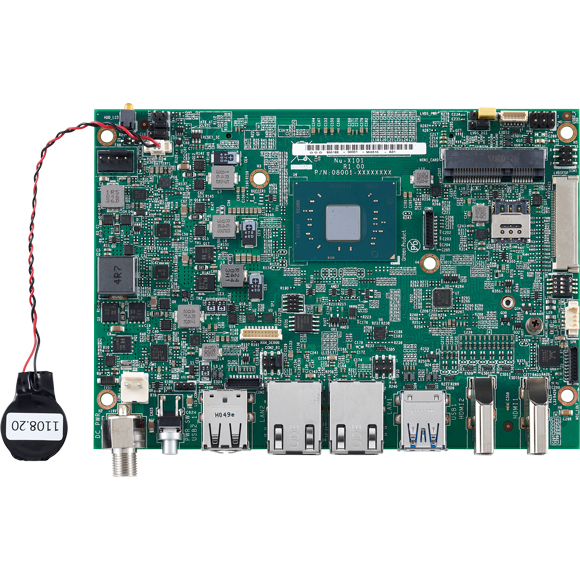

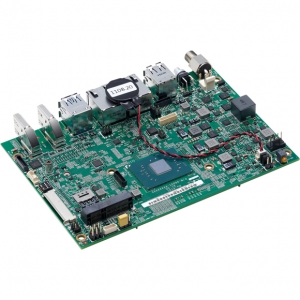

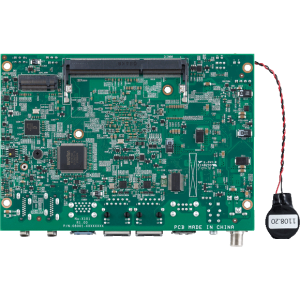

X101

3.5” Embedded Board, Intel® Celeron® J3455 Processor 2 x HDMI/DDR3L/mini-PCIe/M.2

Giá: Liên hệ

Tính năng chính:

Onboard Intel® Celeron® J3455 processor
1 x 204-pin SO-DIMM DDR3L
Two display: 2 x HDMI and eDP (optional: LVDS)
1 x M.2 2242 Key M
2 x RJ45 LAN with LED for GbE
2 x USB 3.0, 2 x USB 2.0, speaker-out, Mic-in
Serial port: 1 x RS232, 1 x RS232/422/485 port
Support AT/ATX mode and 12Vdc/19Vdc input

Báo giá sản phẩm

Datasheet (PDF)

X101 thuộc dòng SBC 3,5” rang bị bộ xử lý SoC Intel® Celeron® đa lõi (tên mã trước đây là“ Apollo Lake ”). Dòng X101 hoạt động với mã hóa công suất thấp. Dòng bo mạch 3,5 inch này hướng đến các ứng dụng nhúng. Nó hỗ trợ bộ nhớ tối đa 8GB DDR3L SDRAM. Ngoài ra, nó cung cấp hai đầu ra hiển thị HDMI kép 4K và eDP hoặc LVDS để mang lại sự linh hoạt trong việc hỗ trợ một loạt các thiết bị ngoại vi. Dòng X101 lý tưởng cho các thiết bị di động chạy bằng pin, bảng HDMI đa phương tiện, tự động hóa gia đình và thin-client.

CPU Support	Intel® Celeron® processor J3455 (F1 stepping), type 3 BGA, 31mm x 24mm, TDP: 10W
Main Memory	1x 204-pin SO-DIMM socket, support up to DDR3L 1866MHz, non-ECC, un-buffered memory up to 8GB
BIOS	AMI system BIOSPlug and play support
Display	2 x HDMI 1.4b connector (resolution up to 3840 x 2160 @ 30Hz) eDP interface (Optional: LVDS)
Storage	1 x M.2 2242 Key M
Audio	Realtek ALC3236 HD codec Pin header for Speaker out (2W 4Ω) Pin header for Mic-in, line-out
Onboard LAN	2 x Realtek RTL8111H GbE controllerSupport wake on LAN function
Expansion Slot	1 x Mini-PCIe full-size connector, support Wi-Fi and LTE 1 x Sim slot onboard (nano size)
Power Requirements	AT/ATX mode (by jumper setting default-AT) 2-Pin power connector for DC power input Support 19Vdc/12Vdc input
I/O	2 x USB 3.04 x USB 2.02 x Serial port - COM1: RS232/422/485 - COM1: RS232 (RI/5V/12V)LVDS invertor connector: Pin header 2x3 Back light control: 1 x 3P, S/T, 2.0mm, header LVDS resolution switch: 1 x 4 switch LED connector: Pin header GPIO 4 lines
Dimensions	146mm (L) x 102mm (W) (5.7” x 4.0”)
Environment	Ambient operating temperature: 0~60˚C
Relative Humidity	10%~90% (operating, non-condensing)5%~95% (non-operating, non-condensing)
Certifications	CE FCC Class A

X101-J3455-E (P/N: 10W10X10103X0)
Embedded board with Intel^® Celeron^® processor J3455 with 2 x HDMI 1.4b, 2 x USB 3.0, 2 x USB 2.0, 2 x COMs, 1 x M.2 Key M, 2 x Gigabit LAN, 1 x mini-PCIe, 1 x eDP

X101-J3455-L (P/N:10W10X10104X0)
Embedded board with Intel^® Celeron^® processor J3455 with 2 x HDMI 1.4b, 2 x USB 3.0, 2 x USB 2.0, 2 x COMs, 1 x M.2 Key M, 2 x Gigabit LAN, 1 x mini-PCIe, 1 x LVDS

Manual
Date	Description	Version	OS	Download
2021-12-28	Quick Reference Guide		Windows	1.11MB
