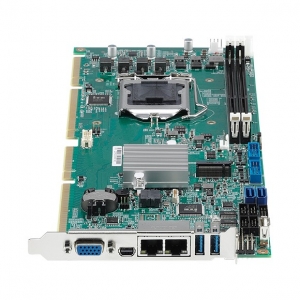

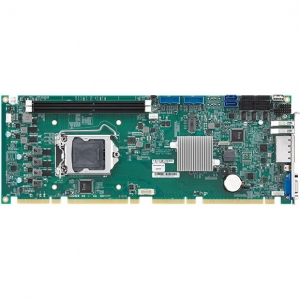

PEAK 889VL2

PICMG 1.3 Full-Size SBC tích hợp Intel® Q370/H310 hỗ trợ bộ vi xử lý Gen.8 Intel® Core™ i7/i5/i3

Giá: Liên hệ

Tính năng chính:

Tích hợp vi xử lý Intel® Coffee (Core™ i7/i5/i3 thế hệ thứ 8), 65W TDPs, khe cắm tương thích với vi xử lý LGA1151
Hỗ trợ thông số kỹ thuật PICMG 1.3 chipset Intel® Q370/H310 PCH
Hỗ trợ 2 khe cắm RAM DDR4 Long DIMM 288-chân
Hỗ trợ đa màn hình hiển thị VGA & mini DP & DP 4 x SATA III, 2 x GbE LAN, 4 x COM, 1 x LPT, 4 x USB 3.1, 2 x USB 2.0, 1 x HD audio, M.2
Tùy chọn: TPM, quạt làm mát CPU, ổ cứng SSD chuẩn M.2.

Báo giá sản phẩm

Datasheet (PDF)

Sê-ri PEAK 889VL2 là bo mạch máy tính dạng single-board PICMG1.3, đầy đủ kích thước. Nó được trang bị bộ xử lý Intel ™ thế hệ thứ 8 Core ™ i7 / i5 / i3 và chipset Intel® Q370 / H 310, đi kèm với ổ cắm DDR4 DIMM kép lên đến 32GB DDR4 2666 MHz với hỗ trợ không phải ECC và tích hợp bộ điều khiển đồ họa HD graphic. PEAK 889VL2-Q SKU với Intel® Q370 PCH cung cấp hiệu suất cao và mở rộng phong phú. Các cổng SATA 3.0 với RAID 0, 1, 5 và 10 giúp cung cấp quyền truy cập nhanh vào các tệp dữ liệu và bảo vệ dữ liệu. Hơn nữa, các khả năng lưu trữ tiên tiến với Intel® RST có 4 x PCIe Gen3 trên hệ số dạng NGFF M.2 (2280) để tối đa hóa hiệu suất lưu trữ và nó cũng có Intel® AMT 12 tích hợp để bảo trì dễ dàng hơn. SKAK PEAK 889VL2-H với Intel® H 310 PCH cung cấp giải pháp hiệu quả cao và tiết kiệm chi phí.

CPU Support	Intel® 8th generation Core™ i7/i5/i3, TDP 65W
Platform Control Hub	Intel® Q370 express chipset PCH Intel® H310 express chipset PCH
BIOS	AMI system BIOS16 Mbit SPI depended on AMT function
Display	VGA connector Mini DP connector DP connector (optional)
System	2 x Dual channel DDR4 2666 support up to 32GB, non-ECC2 x LAN Intel® I219-LM & I211 PCIe GbE LAN controller
Q370 PCH	2 x USB 3.1 Gen1/2, 4 x USB 3.1 Gen1 and 5-port USB 2.0 2-Port through I/O bracket (USB 3.1 GEN1/2+redriver) 4-Port through 2.0mm box header 2 x 10 (USB 3.1 Gen1) 1-Port Type A (USB 2.0) 4-Port through backplane (USB 2.0) Storage device 4 x SATA III 6.0Gb/sSATA 1, 2 use switch to PICMG 1.3 connector C to B/P (BIOS setting) 1 x M.2 2280 M key with 4 x SATA III & PCIez (NVMe Gen3), support Intel® RST
H310 PCH	4 x USB 3.1 Gen1 2-Port through I/O bracket (USB 3.1 Gen1) 2-Port through 2.0mm BOX header 2 x 10 (USB 3.1 Gen1) Storage device 4 x SATA III 6.0Gb/s SATA 0,1 by backplane
4 x Serial Ports	1 x RS232/485/422 and +5V/RI/+12V select by COM 2 3 x RS232 by COM1, 3, 41 x LPT 1 x PS/2 headerWDT 1~255 steps by software program 1 x HD audio header (compatible with NEXCOM audio daughterboard PN: 10E000HDA00X0 EBK-HAD) 1 x Front panel connector 1 x ATX 4-pin power connector
I/O Interface	1 x PCI Express x16 (PEG Gen3) 1 x PCI Express x4 Gen 3 (Q370); (Gen 2 only for H310) 4 x PCI to backplane
Rear I/O	2 x USB 3.1 ports 2 x GbE LAN ports 1 x VGA connector 1 x Mini DP connector
Power Requirements	Power source backplane through golden finger and AUX +12V Support ATX/AT function by jumper setting BIOS default is (ATX mode)
Mechanical & Environment	Operating temperature: -20°C~60°C Storage temperature: -20°C~80°C Relative humidity: operating 10%~90%, non-condensing
Dimension	338.58 mm x 126.39 mm, 8 layers (single side)
Operating System	Windows® 10 64-bit
Certificate	EMC & Safety CE/FCC Class A

PEAK 889VL2-Q (P/N: 10P00088901X0)
PICMG 1.3 full-size SBC, Q370, Intel® LGA1151, DDR4 DIMM, support triple display, 2 x LAN, 6 x USB 3.0, 4 x SATA 3.0, M.2 (support PCIe storage)

PEAK 889VL2-H (P/N: 10P00088900X0)
PICMG 1.3 full-size SBC, H310, Intel® LGA1151, DDR4 DIMM, support dual display, 2 x LAN, 4 x USB 3.0, 4 x SATA 3.0

Driver
Date	Description	Version	OS	Download
2019-03-08	Audio		Windows
2019-03-08	Chipset		Windows
2019-03-08	Ethernet		Windows
2019-03-08	Graphics		Windows
2019-03-08	ME		Windows
2019-03-08	RST		Windows

Manual
Date	Description	Version	OS	Download
2019-06-11	Quick Reference Guide		Windows
2019-06-12	User Manual		Windows
