PEAK 980/980-H

PICMG1.3 Half-size SBC tích hợp Intel® Q370/H310 hỗ trợ bộ vi xử lý Intel® Gen.8/9th Core™ i9/i7/i5/i3

Giá: Liên hệ

Tính năng chính:

8th/9th Generation Intel® Core™ i9/i7/i5/i3 (Coffee Lake S)/Intel® Pentium® (Coffee Lake S Refresh) 14nm LGA 1151 socket processor, max Qcta core: 65W, PCH Q370/H310
2 x SO DIMM DDR4 with non-ECC SO DIMM 2666MHz up to 32GB
Support triple display DVI-I (VGA + DVID) & DP
2 x Intel® GbE LAN, 2 x USB 3.1 (Gen1), 6 x USB 2.0, 3 x RS232,
1 x RS232/485/422, 4 x SATA 3.0
1 x PCIe x16, 1 x PCIe x4, 1 x PCIe x1, 1 x PCIe 60-pin connector,
1 x M.2 2280 Key M
TPM (optional ), WDT, DIO(4 in/4 out)

Báo giá sản phẩm

Datasheet (PDF)

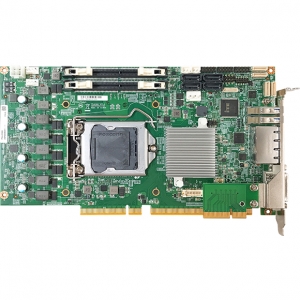

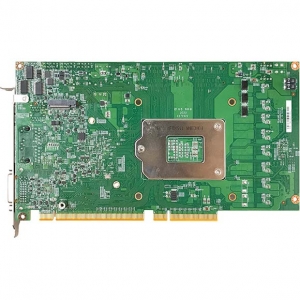

Dòng sản phẩm PEAK 980 là một bo mạch tích hợp tính toán đơn bảng kích thước bán nửa PICMG1.3. Nó được trang bị bộ xử lý Intel® Core™ thế hệ 8/9 i9/i7/i5/i3 và chipset Intel® Q370/H310. Nó đi kèm với hai khe cắm DDR4 SO DIMM để hỗ trợ tối đa 32GB DDR4 2666MHz với khả năng không hỗ trợ lỗi ECC và bộ điều khiển đồ họa tích hợp HD. Phiên bản PEAK 980-Q với chipset Intel® Q370 PCH mang lại hiệu suất cao và khả năng mở rộng đa dạng. Các cổng SATA 3.0 với RAID 0, 1, 5 và 10 giúp truy cập nhanh chóng vào tệp dữ liệu và bảo vệ dữ liệu. Hơn nữa, khả năng lưu trữ tiên tiến với các tính năng Intel® RST hỗ trợ PCIe x4 Generation3 trên hình dạng NGFF M.2 (2280) để tối ưu hóa hiệu suất lưu trữ và nó cũng tích hợp Intel® AMT 12 giúp việc bảo trì dễ dàng hơn. Phiên bản PEAK 980 HSKU với chipset Intel® H310 PCH cung cấp hiệu suất cao và giải pháp hiệu quả về chi phí.

CPU/Chipset	8/9th Intel® Generation Core ™ i9/i7/i5/i3/Intel® Pentium® LGA 1151 socket processor, max Qcta core: 65W Intel® Q370/H310 (co-design) express chipset
Main Memory	2 x DDR4 SO DIMM memory socket with non-ECC support, up to 32 GB 2666MHz
BIOS	AMI (UEFI)
Display	1 x DVI I connector VGA: (resolution up to 1920 x 1080@60Hz) DVI-D: (resolution up to 1920 x 1080@60Hz) 1 x DP connector (resolution Up to 4096 x 2160@24 Hz/3840 x 2160@60 Hz)
System	2 x USB 3.1 (Gen1), 6 x USB 2.0, 3 x RS232, 1 x RS232/485/422 1 x Front panel header, digital I/O (4 in/4 out), WDTSupports TPM 2.0 (optional) 2 x Fan connector
Storage	4 x SATA 3.0 (6.0Gb/s) ports , (support RAID 0/1/5/10 by Q370 only) 1 x M.2 2280 Key M ( PCIe x4/SATA 3.0) (by Q370 only)
Expansion Slot	1 x PCIe x16 (Gen3)signal form processor 1 x PCIe x4, 1 x PCIe x1 (signal form PCH) 1 x PCIe 60-pin connector, (2 x PCIe x4 + 1 x PCIe x1 by Q370 only) 1 x M.2 2280 Key M (PCIe x4/SATA by Q370 only)
Rear I/O	2 x USB 3.1(Gen1) 2 x RJ45 - 1 x Intel® PHY I219LM Giga LAN (supports Intel® AMT 12.0) - 1 x Intel® I211-AT Giga LAN 1 x DVI-I connector
Internal I/O	6 x USB 2.0 3 x Serial ports, 3 x RS232, 1 x RS232/485/422 (by COM2) 1 x Digital I/O interface (4 in/4 out)
Power Requirement	Power source backplane through golden finger and AUX +12V 2 x 2 connector
Dimensions	PICMG 1.3 form factor, 8.9”x 4.9” (228mm x 126mm)
Environment	Board level operation temperature: 0˚C to 60˚C Storage temperature: 40˚C to 85˚C Relative humidity: - 10% to 95% (operating, non condensing) - 5% to 95% (non operating, non condensing)
Certifications	CE/FCC Class A compliant
Backplane Support List	NBP 0522 (P/N: TBD) 1 x PCIe x16, 3 x PCIe x4, 2 x PCI slots NBP 1037 (P/N: TBD) 1 x PCIe x16 (x8 signal), 1x PCIe x8, 3 x PCIe x4, 2 x PCIe x1 NBP 1468 (P/N: 79N0146801X00) 1 x PCIe x16 (x8 signal), 5 x PCIe x4, 1 x PCIe x1, 4 x PCI slots

Bare bone
PEAK 980 (P/N: 10P00098000X0)
ATX, 8th/9th Coffee Lake Intel® Core™ i (TDP65W), Q370, LGA 1151, 2 x DDR4 up to 32GB , DVI-I, DP, 2 x USB 3.1 (Gen1), 6 x USB 2.0, 2 x GbE LAN, 4 x SATA 3.0, 3 x RS232, 1 x RS232/422/485, 1 x PCIe, 60-pin connector (EBK-980 PCIe), 1 x M.2

PEAK 980-H (P/N: 10P00098001X0)
ATX, 8th/9th Coffee Lake Intel^® Core™ i (TDP65W), H310, LGA 1151, 2 x DDR4 up to 32GB, DVI-I, DP, 2 x USB 3.1 (Gen1), 6 x USB 2.0, 2 x GbE LAN, 4 x SATA 3.0, 3 x RS232, 1 x RS232/422/485

Driver
Date	Description	Version	OS	Download
2022-10-19	Audio		Windows
2022-10-19	Chipset		Windows
2022-10-19	Ethernet		Windows
2022-10-19	Graphics		Windows
2022-10-19	ME		Windows
2022-10-19	RST		Windows

Manual
Date	Description	Version	OS	Download
2023-04-26	User Manual		Windows
